В Кемерове 294 км магистральных и 670 км квартальных трубопроводов тепловых сетей. Срок их эксплуатации и состояние разные: труба может быть относительно «молодая», но на некоторых участках уже иметь критические дефекты, а следовательно, и утечки, или, наоборот, трубопроводу, например, более 40 лет, но ни одного повреждения нет.

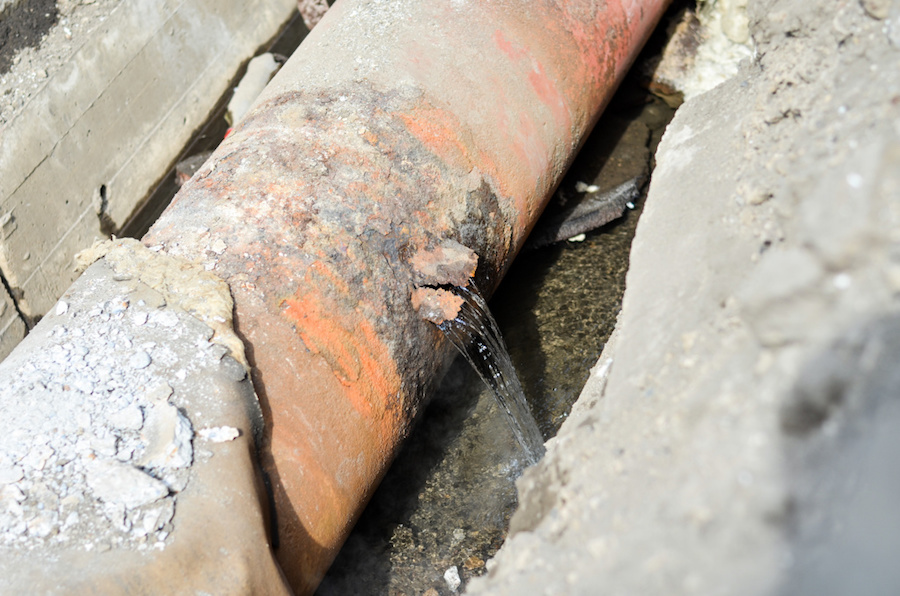

Этой трубе давно исполнилось 25 лет



Чтобы составить реальную картину состояния тепловых сетей города и грамотно сформировать план по капитальному ремонту теплотрасс, проводится диагностика трубопроводов. Глобальную диагностику в Кемерове начали с магистральных теплосетей. Оно и понятно: от этих труб запитаны большие жилые массивы, кварталы и даже микрорайоны, поэтому следить за ними необходимо в первую очередь.



В 2019 году в Кемеровской теплосетевой компании СГК создали отдельную группу диагностики тепловых сетей. Инженеры Максим Съемщиков и Дмитрий Недосекин прошли обучение, отлично знают технологию измерений, саму городскую сеть трубопроводов, а главное — на «ты» с измерительными приборами и программным обеспечением, которое обрабатывает данные. Аналогичные группы есть во всех городах присутствия СГК. Вот как проводят диагностику в Новосибирске.



Как проходит диагностика



Планово, поэтапно, участками — от одной тепловой камеры до следующей. В течение года группа диагностики работает во всех районах города. В 2019 году в общей сложности исследовать удалось 58 км теплосетей.



Вместе с персоналом теплосетевого района специалисты выезжают на запланированные участок. Например, 25 марта группа работала на улице Островского в Центральном районе Кемерова (фотографии с этой диагностики).

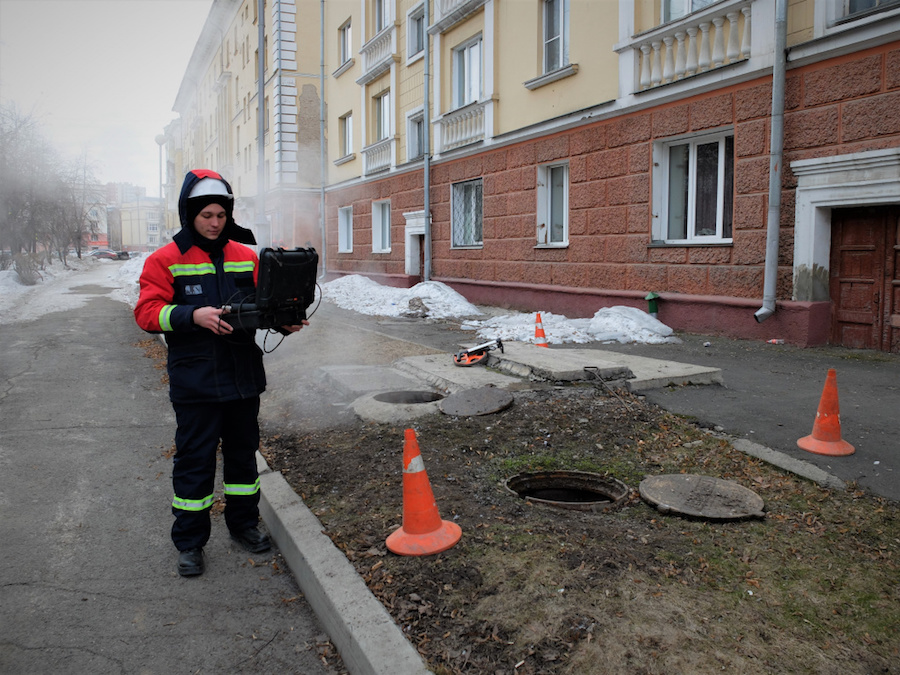

Дмитрий Недосекин приступает к диагностике на улице Островского



Основной прибор диагностики — акустический томограф «Каскад-3». Измерения с его помощью можно проводить только во время отопительного сезона: труба должна быть заполнена водой под давлением. Этот томограф беспроводной, то есть позволяет диагностировать участки трубы даже через дороги с интенсивным движением, под трамвайными путями. Внутренней памяти томографа хватает для записи 80-ти звуковых фрагментов.

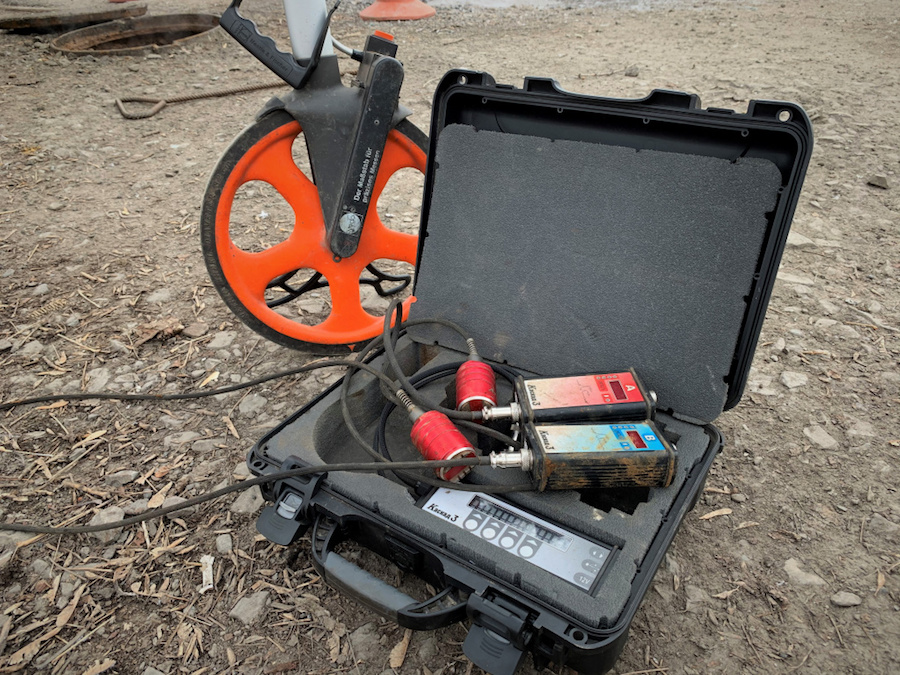

Акустический томограф «Каскад-3»

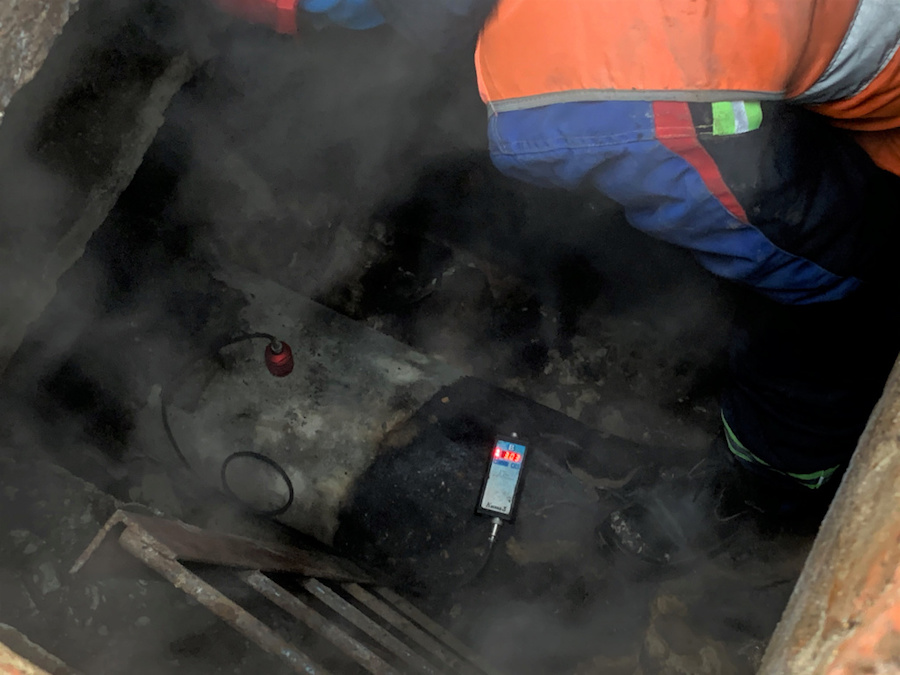

С обеих сторон выбранного участка, в тепловых камерах, устанавливают специальные акустические датчики. Они связываются между собой и в течение 10 минут «слушают» трубу, то есть записывают звук, который возникает, когда горячая вода движется внутри трубопровода.



Участок под датчиком предварительно очищают от грязи и ржавчины. Так он «слышит» лучше



Что слышит «Каскад»



Места, где металл подвержен коррозии, издают более интенсивные акустические сигналы, и датчики это фиксируют. Также звук изменяется на участках трубопровода, где металл испытывает какое-то дополнительное перенапряжение. Это может быть сломанное бетонное перекрытие, которое лежит на трубе, либо вышедшая из строя опора, из-за чего труба проседает или, наоборот, выгибается. Часто перенапряжение металла бывает на углах поворота П-образных компенсаторов.

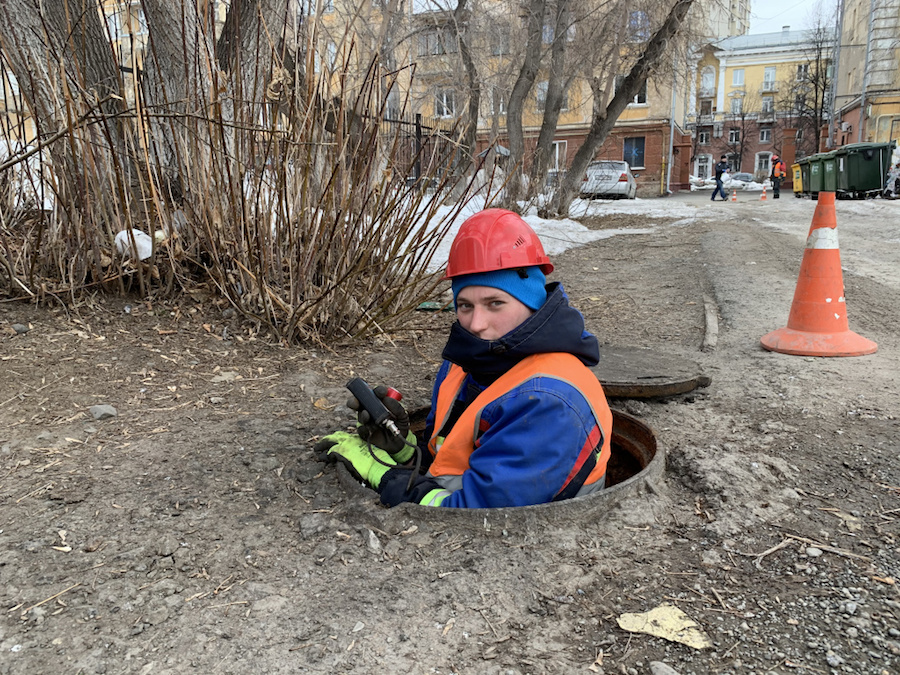

Датчики отработали положенное время — пора их доставать



Чтобы результаты были чище, в тепловой камере должна быть полная тишина, потому что датчик реагирует на голос и другие громкие звуки.



Во время диагностики используют еще один прибор — курвиметр. С его помощью специалист проходит от одной тепловой камеры до другой и делает точный замер длины трубы, на которой проводится диагностика. Нередко полученные данные отличаются от тех, которые фигурируют в схемах и паспортах. Так что диагностика позволяет актуализировать городские схемы теплосетей.

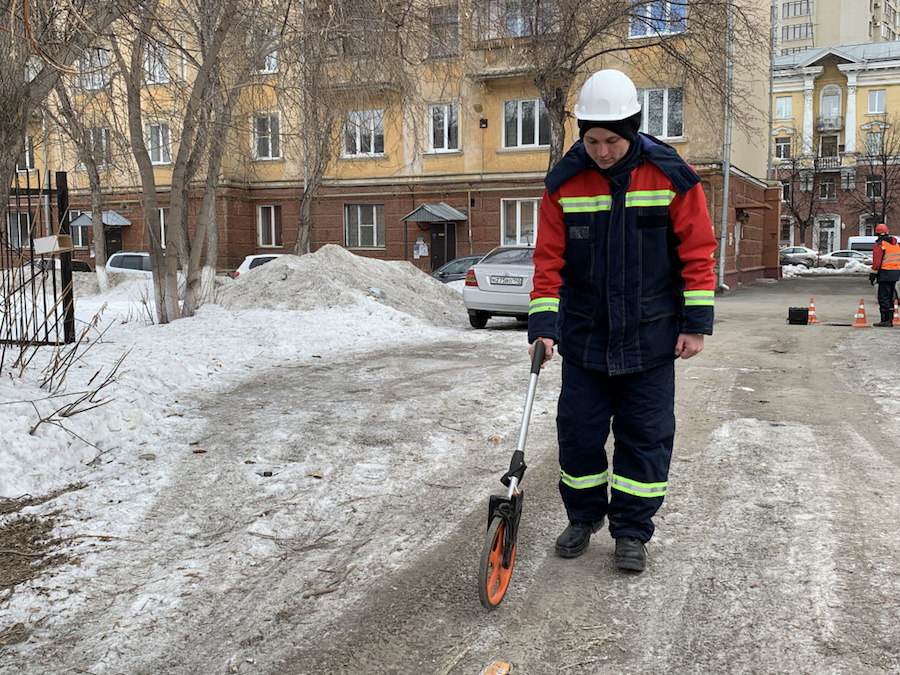

Датчик над колесом точно зафиксирует, сколько метров между тепловыми камерами





Обработка результатов



Все записи «Каскада» анализирует специальная программа «Акустическая томография». Но одного звука ей недостаточно. Вместе со звуковым файлом специалисты вводят дополнительную информацию:

В результате программа формирует диаграмму, на которой видны все дефекты участка. Таким же образом она обрабатывает и сводит воедино все дополнительные данные. Итог — развернутый протокол с оценкой состояния трубы, степенью изношенности и прогнозом относительно дальнейшей эксплуатации: нужно менять трубу уже сейчас, либо она прослужит еще три года, либо состояние нормальное, не вызывает опасений.

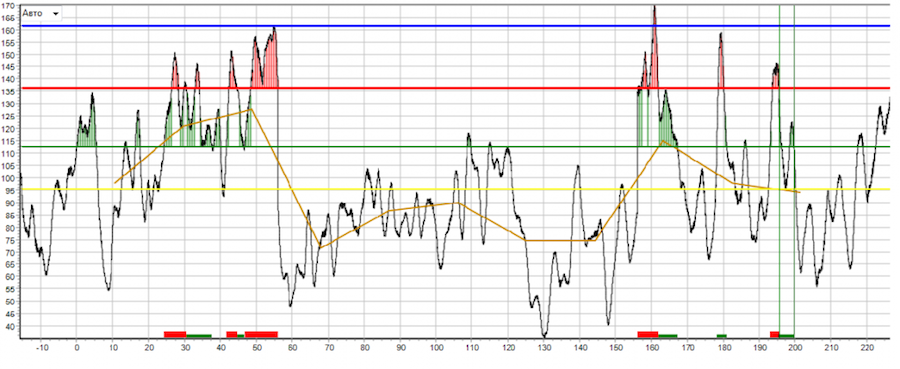

Акустическая диаграмма участка трубопровода. Вот так говорит труба





Результаты диагностики руководители теплосетевых районов учитывают при составлении планов летних ремонтов, еще смотрят, конечно, на реальное количество повреждений на том или ином участке теплосети.



Например, в 2019 году диагностика проводилась на проспект Ленина, в районе кинотеатра «Юбилейный». Теплотрасса диаметром 500 мм была проложена там в 1985 году. За последние два года аварийные бригады устраняли на этом участке несколько повреждений.

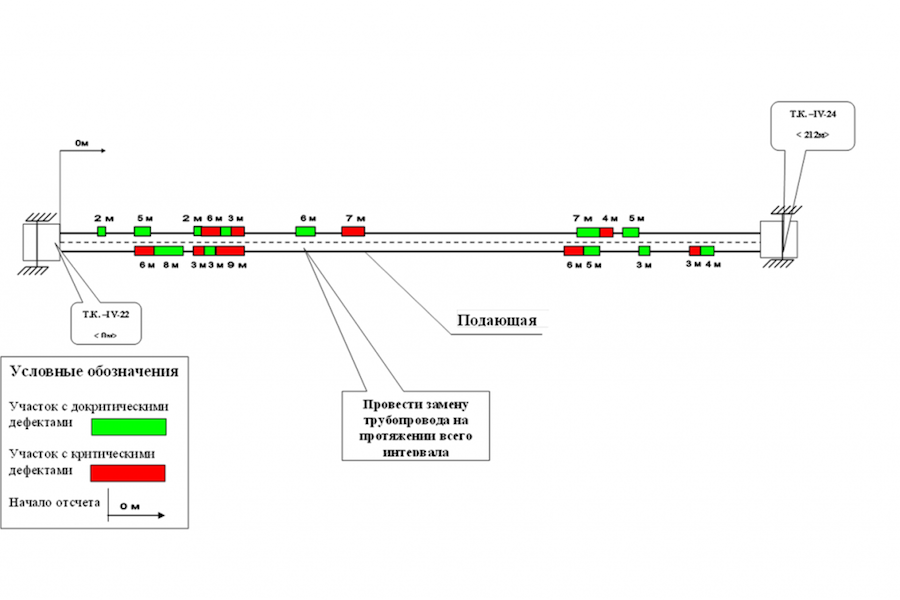

Результаты диагностики участка теплотрассы на проспекте Ленина, 85 в Кемерове



Диагностика показала, что на трубе еще несколько критических коррозийных участков, причем они не локализованы в одном месте, а разбросаны на всем протяжении трубопровода. По расчётам программы, рабочий ресурс данного участка — ноль, а ремонтировать небольшими участкам бесполезно. Предстоящим летом трубу будут менять полностью — 476 метров.
