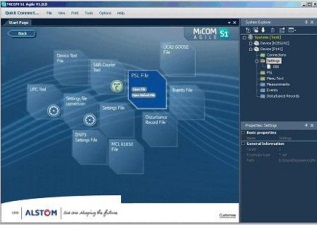

Мы рекомендуем выполнить это обновление для получения доступа к последним версиям моделям данных наших терминалов РЗА.

Что включает данное обновление:

Существенное обновление Менеджера Моделей Данных (Data Model Manager), включающее добавлениеURL сайта FTP по умолчанию с указанием расположения данных. Это означает, что при выборе нового терминала РЗА серии P40 Agile будет загружена соответствующая ему модель данных, используемая для задания уставок и конфигурации устройства.

Другие изменения за исключением того, что изменен адрес ссылки, который встроен в указатель адреса по умолчанию, отсутствуют. Учитывая это, переаттестации продукта не требуется.

Пользуясь данной возможностью, мы хотели бы рассказать о нескольких  обновлениях наших терминалов РЗА серии P40 Agile  доступных в новых моделях данных (в некоторых случаях привязаны к версии аппаратного обеспечения):

Доступны следующие новые устройства:

·        Терминалы РЗА серии P40 Agile в корпусе 40ТЕ с поддержкой МЭК 61850 во второй редакции (ed.2) – модели Р441, Р446, Р546, Р645 и Р841 для цифровой подстанции. Для экономии места эти новые модели поставляются в корпусе шириной в половину стандартной стойки. В данных моделях оптимизирована передача сообщений GOOSE для команд отключения, отправляемых по Ethernet, плюс реализована поддержка стандарта IEEE 1588 v.2, а также стандартов SNMP v3 и МЭК 61850-9-2LE. Свяжитесь с нами для получения дополнительной информации по терминалам РЗА серииP40 Agile с поддержкой МЭК 61850ed.2 при использовании их с обычными ТТ/ТН.

·        Комбинированное устройство сопряжение Reason MU320 теперь поддерживает МЭК 61850ed.2. Расширена поддержка дискретных входных/выходных функций, включая поддержку  быстрыхGOOSE сообщений (fast GOOSE), благодаря которой время реакции с момента получения сообщения GOOSE до замыкания быстродействующего контакта высокой коммутационной способности (HSHB) составляет 0,7 мс. В каждый из двух слотов плат дискретных входов/выходов теперь может быть установлена плата с высокой плотностью монтажа, имеющая 16 дискретных входов, или плата с 6 дискретными входами и 8 высокоскоростными выходами с высокой коммутационной способностью (HSHB).

·        Терминал РЗА Р746 - централизованная схемы защиты шин - теперь доступна с опцией поддержки протокола DNP3. Р746 расширяет диапазон низкоимпедансных (с торможением) терминалов ДЗШ, предлагаемых компанией Альстом. Следует также отметить модель Р747, которая предлагает оптимальное соотношение цены и функциональных возможностей при использовании в качестве дифференциальной защиты шин, имеющей до 4 зон защиты и до 18 присоединений.

·        Терминалы РЗА Р740 для ДЗШ с распределенной схемой включает опцию резервирования коммуникаций. Новые опции, включают резервирование оптоволоконных связей между периферийными блоками, установленными в каждой ячейке ОРУ и центральным блоком защиты или добавление в схему дублирующего центрального блока, при необходимости. Полное резервирование всех коммуникаций, находящихся в «горячем» резерве, делает схему дифференциальной защиты наиболее важных систем шин максимально устойчивой к неисправностям, а также повышает ее готовность к работе и надежность системы РЗА в целом.

·        Терминал быстродействующей дистанционной защиты Р443 (время срабатывания менее одного периода) теперь доступен с поддержкой 6 дистанционных зон, три из которых могут быть направлены в обратном направлении. Для применения в сетях с изолированной нейтралью или в сетях с компенсацией тока замыкания на землю (Германия/Центральная Европа) в данном терминале предусмотрена логика фазоселективного отключения.

·        Расширение линейки терминалов РЗА серии P40 Agile для применения в распределительных и промышленных сетях: новые модели с 3 дискретными входами / 4 дискретными выходами (в корпусе 20ТЕ, ширина 4 дюйма) и с 6 входами / 8 выходами (в корпусе 30ТЕ, ширина 6 дюймов) для простых случаев применения или в схемах, гдеGOOSE используется для мажорирования в логической схеме.

·        Р50 Agile – экономичная серия терминалов РЗА, предназначенная для использования в качестве защиты на промышленных предприятиях и в распределительных сетях, теперь включает модель P15D – терминал РЗА максимального тока с питанием от ТТ, модель P154 – терминал РЗА ненаправленной защиты фидера и модель Р253 – самая последняя разработка серии –  терминал РЗА защиты электродвигателя.

·        В цифровом РАС1Reason RPV311 теперь реализована поддержка протокола IEEE C37.118 - 2011/2014. Устройство является лучшим в своем классе, как при использовании встроенной функции векторных измерений (PMU) в цифровом РАС, так и как отдельное устройство измерения векторов. Устройство масштабируется для применения на самых больших подстанциях и обладает уникальной возможностью ввода данных, как с периферийных модулей, так и по протоколу МЭК 61850-9-2LE.

·        Терминал векторных измерений P847 теперь соответствует требованиям IEEE C37.118 - 2011/2014. Данная модель в настоящий момент применяется в самом большом в мире проекте по обеспечению динамической стабильности сети, в котором задействовано 1200 терминалов P847, 18000 измерений на более чем 350 подстанциях.

·        Команда по разработке цифровых измерительных трансформаторов и терминалов РЗА разработала схему обнаружения обрыва фазы для резервных трансформаторов на АЭС. Использование цифровых ТТ серии COSI тока обеспечивает измерение токов намагничивания с величиной до первичных 10 мА, что позволяет подключенному цифровому терминалу РЗА P645 следить за целостностью цепей питания, как в режиме нагрузки, так и без нее.

·        Свяжитесь с нами для получения более полной информации по блокирующим схемам АПВ для гибридных линий, в которых используются экономичные датчики COSI типа B и цифровая дифференциальная защита линий P546. ДатчикиCOSI типа B не требуют питания или строительства подстанций в местах перехода с воздушных линий на кабельные, так как они могут быть напрямую подключены с концевых подстанций, расположенных на расстоянии до 20 км.

·        По вопросам совместимости устройств дифференциальной защиты линии P540 c сетями передачи данных IP/MPLS и MPLS-TP обращайтесь, пожалуйста, в компанию Альстом. Мы провели большое количество испытаний для доказательства совместимости нашей дифференциальной защиты.

СКОРО ПОЯВИТСЯ

·        Терминалы РЗА серии Р40 Agile c поддержкой протокола HSR (резервированное кольцо). Начиная с сентября 2015 терминалы серия P40 Agile доступны для заказа в корпусах 40TE, 60TE и 80TE. Для обеспечения гибкости протоколы PRP или HSR, соответствующие стандарту МЭК 62439-3, являются опцией заказа, а выбор между топологией звезды или кольца осуществляется программно.

·        В дополнение к уже выпущенной модели P14DH для применения в системах с изолированной нейтралью/катушкой Петерсона, в скором будущем выйдет терминал P144 с защитой от перемежающихся коротких замыканий и замыканий на землю (TEFD).

·        Некоторые модели терминалов P14D и P94V были разработаны специально для замены устройств KAVS, KAVR100, KVTR и KMPC. Модели рассчитаны на замену точка-точка. Также эти терминалы будут выпущены в безопасном исполнении, когда при выдвижении устройства замыкающий контакт может быть использован для сигнализации, прямого отключения или шунтирования конденсатора. Также в этой версии появится поддержка нескольких протоколов связи в одном устройстве: МЭК 61850 иDNP3 (последовательный), либо МЭК 61850 иModbus (последовательный), работающих параллельно.

·        Новый экономичный терминал P652 дифференциальной защиты трансформатора из линейки P50 Agile для распределительных сетей и промышленных предприятий. Имеет низкоимпедансную дифференциальную защиту нулевой последовательности для каждой из двух обмоток, а также резервную токовую защиту.

·        За дополнительной информацией про новое решение для высокоимпедансной цифровой защиты шин, пожалуйста, обращайтесь к нам: info@alstom.com

·        Обращайтесь также за новой информацией по Ethernet коммутаторам Reason. Мы приглашаем Вас обсудить возможность использования этих коммутаторов в ваших проектах.

·        Свяжитесь с нами, чтобы получить рекомендации по применению COSI-VT – новых компактных маломощных измерительных трансформаторов, разработанных в паре с оптическими трансформаторами тока COSI. COSI VT оказывают значительно меньшее влияние на окружающее среду, чем традиционные трансформаторы, а также обладают меньшей массой и не нуждаются в таком количестве масла.

·        Расширенная линейка трансформаторов тока на базе катушки Роговского находится на последней стадии разработки и предназначена в основном для использования в генерации и распределительных сетях.
