Токопроводы генераторного напряжения U=20кВ

ОБЗОР РЫНКА

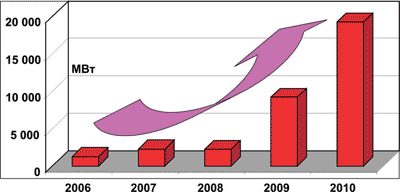

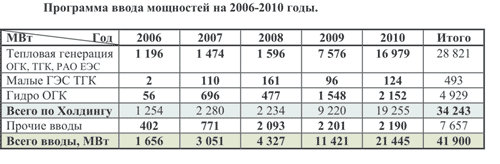

Нужно обеспечить новые вводы мощностей, причем в уникальном масштабе: РАО ЕЭС России утверждена программа вводов генерирующих мощностей размером 41 900 МВт (ближайшие 4-5 лет.).

Ввод в строй или расширение 20-30 станций ежегодно, приведет, соответственно, к увеличению потребности в токопроводах и прочей электротехнической продукции в разы.

Сегментация, область применения и емкость рынка.

Основной потребитель токопроводов 20кВ, 10кА энергетический сектор: Росэнергоатом, ОГК, ТГК, ГидроОГК

В качестве основной области применения рассматриваются объекты генерации с проектной мощностью от 150 до 300 МВт.

Расчетная емкость рынка токопроводов генераторного напряжения 20 кВ.

Конкурентное окружение

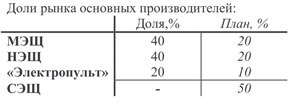

Сегодня в России основные производители токопроводов:

• Московский завод «Электрощит» (Москва);
• Невский завод «Электрощит» (С-Петербург);
• «Электропульт» (С-Петербург).


Анонсировал производство токопроводов Самарский завод «Электрощит». В странах СНГ аналогичные токопроводы выпускает «Запорожтрансформатор» (Украина), но поставки в Россию в последние годы носят единичный характер. Зарубежные производители на российском рынке практически не представлены.

Мнения экспертов:
Одни считают, что появление нового сильного игрока на рынке является своевременным, учитывая прогнозируемую динамику емкости рынка.
Другие, сомневаются в целесообразности столь масштабного проекта, считая, что токопроводы это весьма специфичная продукция и есть сомнения, реализуются ли на 100% токопроводы производимые в настоящее время.

Основные производители:

Выпускает продукцию более 50 лет, постоянно работает над усовершенствованием старых и производством новых конструкций. Очень большой номенклатурный ряд токопроводов на напряжение 20кВ и номинальный ток от 1 600 до 12 500А. Достаточно развита сеть компаний, представляющих продукцию и интересы завода на всей территории России.

Пофазно-экранированные токопроводы генераторного напряжения 20 кВ на токи от 1 600 до 12 500 А серии ТЭНЕ

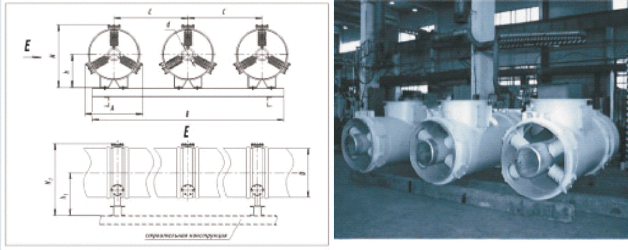

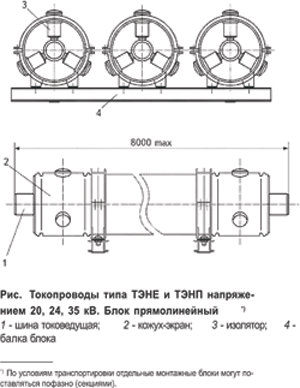

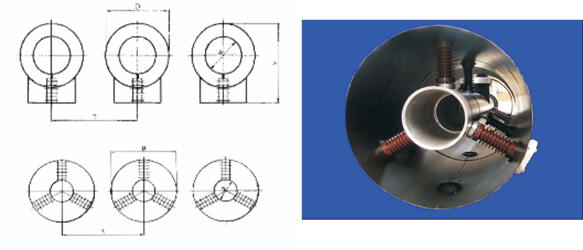

Конструкция токопроводов серий ТЭНЕ и ТЭНП напряжением 20, 24 и 35 кВ

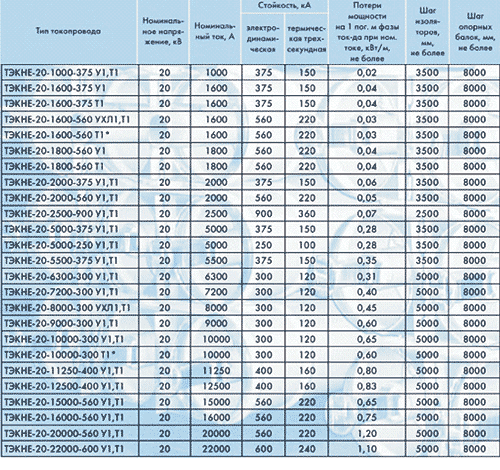

Проектирование, поставка и шеф-монтаж токопроводов – основная специализация данного завода. Очень большой номенклатурный ряд токопроводов на напряжение 20кВ и номинальный ток от 1 000 до 22 000А.

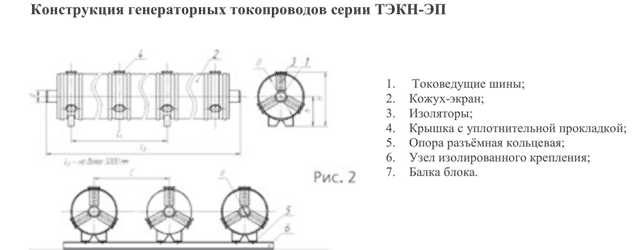

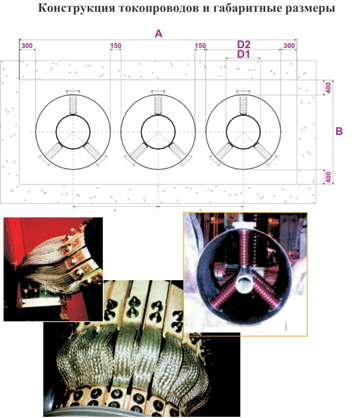

Конструкция токопроводов генераторного напряжения серии ТЭКН

    Производство генераторных токопроводов на напряжение 20кВ и номинальный ток от 1 600 до 20 000А.

В 2007 г. Самарский «Электрощит» планирует восстановить производство токопроводов для генераторов мощностью от 50 до 1 000 000А и токопроводов собственных нужд, стоимость проекта оценивают в $7 млн. Ежегодный выпуск планируется – 17-19000 п.м. токопроводов. На март 2007 г. проведена большая организационно-подготовительная работа: в проектных институтах проходят согласование обновленные технические условия, проводятся сертификационные испытания опытных образцов, подготовлена и оснащена оборудованием отведенная производственная площадка, сформирован и приступил к работе штат производственного и технического персонала. Сформирован ориентировочный портфель заказов. Цель проекта – комплексность поставок при реконструкции и строительстве объектов энергетики.

Зарубежные производители токопроводов (Европа).

Продукция данных предприятий на российском рынке не представлена (данные отсутствуют).

1. EGE, spol. S.r.o. (Ltd.) (Чехия) Подразделение «Закрытые токопроводы и изделия из алюминия». Подразделение обеспечивает комплексный объем деятельности в сфере закрытых токопроводов, по большей части используемых для выводов генераторов на всех типах электростанций. Производство всех используемых типов закрытых проводников с воздушной изоляцией. Главным образом это однофазные изолированные закрытые проводники (IPB), наряду с ними несегрегационные (NSB) и сегрегационные проводники (SB). Конструкция проводников находится в соответствии с требованиями стандартов IEC и AN-SI.

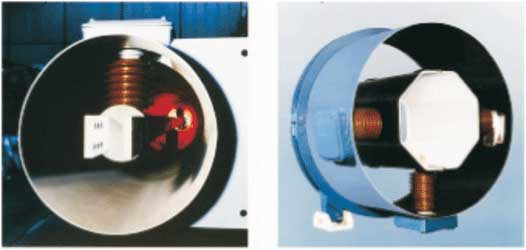

Конструкция токопроводов.

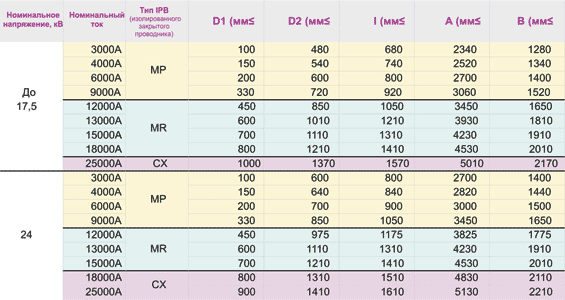

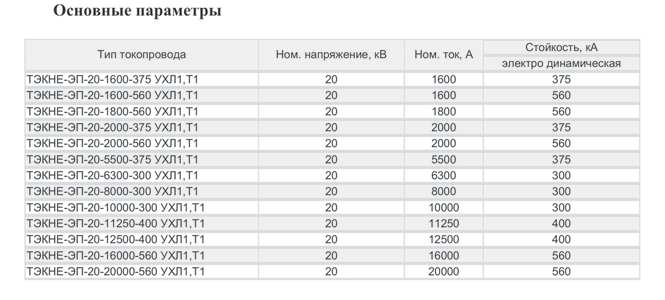

Основные параметры

1. Alfa standard S.p.a (Италия). Производство токопроводов с воздушной изоляцией на напряжение, в том числе, 17,5 и 24 кВ и номинальные токи от 3000 до 25000А.

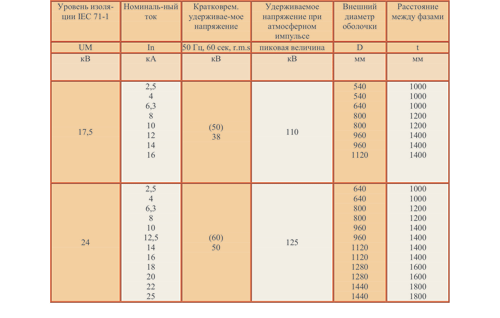

Основные характеристики.

1. ALSTOM Power – Electrical & Control Systems (Франция).

Тенденции развития продукта.

Основные направления развития продукта:

- Повышение безопасности и снижение стоимости эксплуатации;
- Совершенствование изоляции шин;
- Минимизация габаритов;

Совершенствование изоляции шин:

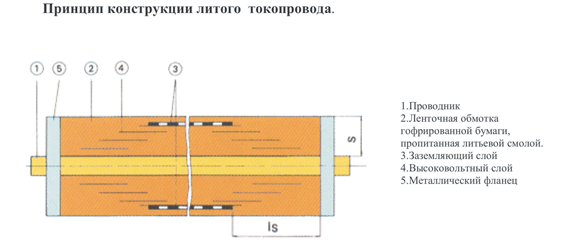

Одно из направлений - Токопроводы с литой изоляцией.
В настоящее время в России не производятся. Продвижением на российском рынке литых токопроводов бельгийского производства в настоящее время занимается «РТК-Электро» С-Петербург.

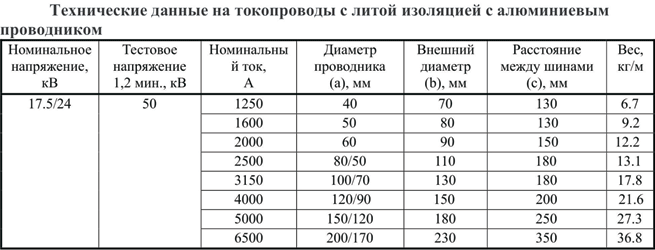

Стандартные типы изделий рассчитаны на номинальное значение тока до 8000 А и номинальное напряжение до 35 кВ.

 Распространение на российском рынке литых токопроводов пока не велико, в силу «консерватизма» отрасли, отсутствия опыта эксплуатации и более высокой цены (хотя, учитывая эксплуатационные характеристики литые токопроводы экономически целесообразнее). За рубежом литые токопроводы используются более 35 лет.

        Общие преимущества токопроводов с литой изоляцией:

Преимущества токопроводов с литой изоляцией перед закрытыми токопроводами с воздушной изоляцией:

Ценовая политика на рынке.

В связи со спецификой продукта, «прайсовые» цены на токопроводы отсутствуют, по данным производителей среднегодовая цена продукции на токопроводы составляет порядка 38 000 – 44 000 руб.

Выводы:

1.   Емкость рынка токопроводов в ближайшие годы должна существенно увеличиться, в связи с планируемым масштабным вводом генерирующих мощностей.
2. В ближайшее время анонсируется выход на рынок нового крупного игрока, учитывая олигополистический характер данного рынка, это вероятнее всего приведет к снижению цен на токопроводы и перераспределению долей рынка.
3. Все игроки на рынке предлагают широкий номенклатурный ряд токопроводов на номинальные токи от 1 000 до 20 000А.
4. Продукция зарубежных производителей на российском рынке практически не представлена (предположение: сложная система сертификации).

Исп. Маркетолог Медведева Е.А.
30.05.2007г.
