Главная / Новости / Пресс-релизы / ТУРБОПАР приступили к работке обоснования инвестиций для мини ТЭЦ на базе когенерационной установки для санатория (микротурбины Capstone).
09:35, 10 Октября 11
ТУРБОПАР приступили к работке обоснования инвестиций для мини ТЭЦ на базе когенерационной установки для санатория (микротурбины Capstone).
 ТУРБОПАР заключен контракт на разработку обоснования инвестирования проекта по объекту: «Реконструкция котельной санатория «Приозерье» с переводом в режим мини-ТЭЦ». Целью проекта является оценка технической возможности и экономической целесообразности инвестиций в реконструкцию котельной с установкой когенерационного и турбогенераторного оборудования.

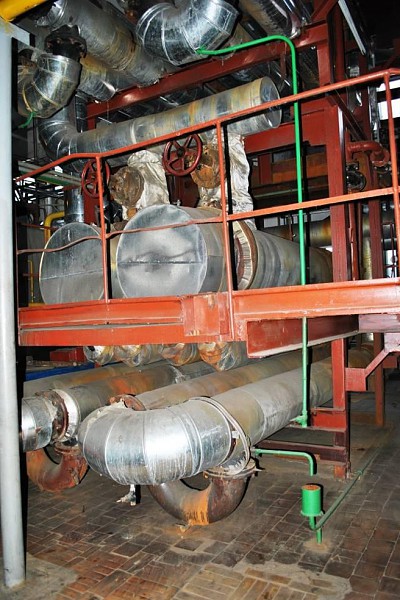

Котельная курортного поселка Нарочь была построена в 1986 году, сдана в эксплуатацию в 1987 году. Предназначалась для обеспечения теплом и горячим водоснабжением трех здравниц: санаторий «Белая Русь», санаторий «Нарочанский берег», санаторий «Нарочь», всей инфраструктуры и жилого фонда к.п. Нарочь. В 2007 году была проведена реконструкция котельной с переводом на сжигание природного газа. В процессе реконструкции котельной были переведены на сжигание природного газа 4 котла ДЕ 16-14 ГМ, установлен новый котел ДЕ 10-14 ГМ, заменены все экономайзеры, питательные и сетевые насосы, проведен капитальный ремонт котла ДЕ 16-14. Заменены все вентиляторы и насосы котлов, силовые кабеля и электропроводка.Номинальная мощность котельной на газу составляла 45 Гкал/ч.
В существующей котельной отпуск тепловой энергии потребителям для нужд отопления, вентиляции и горячего водоснабжения осуществлялся по закрытой схеме теплоснабжения с подключением к 2-х трубной тепловой сети, с последующим приготовлением воды в тепловых пунктах ЦТП №№ 1,2 ,3.
Теплоносителем на нужды систем отопления и вентиляции служила сетевая вода c температурой 95-70°С по графику центрального качественного регулирования.
По надежности теплоснабжения потребители тепла относились ко II-ой категории надежности.
Общая протяжённость всех теплотрасс 27 000 м и трубопроводов горячего водоснабжения 13 000 м.
Срок эксплуатации существующих трубопроводов отопления и ГВС.
до 10 лет – 8%;
10 – 15 лет – 15%;
15 – 20 – 15 %;
20 – 25 –46%;
Более 25 лет – 16%.
Специалистами ГК ТУРБОПАР было рассмотрено 2 варианта установки когенерационного и турбогенераторного оборудования.
ВАРИАНТ 1. Паровая турбина с противодавлением, Nэ=180 кВт, p1=0,6 МПа, t1=175°С, p2=0,12 МПа – 1 шт.
Технические характеристики турбины
|
Давление пара на входе
|
Р0=
|
0,58
|
МПа
|
|
Давление пара на выходе
|
Рк=
|
0,12
|
Мпа
|
|
Температура на входе
|
t0=
|
175
|
оС
|
|
Расход пара на турбину (номин.)
|
D=
|
6
|
т/ч
|
|
Мощность турбины
|
NЭ=
|
179,771
|
кВт
|
|
КПД
|
|
45
|
|
|
Турбина без отборов
|
|
|
|
|
Давление на входе
|
Р0=
|
0,58
|
МПа
|
|
|
Давление на выходе
|
Рк=
|
0,12
|
Мпа
|
|
|
Температура на входе
|
t0=
|
175
|
оС
|
|
|
Расход пара на турбину (номин.)
|
D=
|
2
|
т/ч
|
|
|
КПД механический
|
ηм=
|
98%
|
%
|
|
|
КПД генератора
|
ηг=
|
94%
|
%
|
|
|
КПД редуктора
|
ηред=
|
97,00%
|
%
|
|
|
|
|
|
|
|
|
КПД процесса (внутренний)
|
ηoi=
|
15,50%
|
%
|
|
|
Потери пара или регенерация
|
ηтп=
|
98,5%
|
%
|
|
|
Теплоперепад
|
ΔH0=
|
271,5
|
кДж/кг
|
|
|
Мощность турбины
|
NЭ=
|
20,6404
|
кВт
|
|
Мини-ТЭЦ работает по следующему принципу: пар от паровых котлов направляется на паровой коллектор, откуда распределяется на подогреватели, деаэратор, паровую турбину. Пар от парового коллектора с давлением 0,58 МПа и температурой 175 °С поступает в турбину, где происходит преобразование потенциальной энергии пара в электрическую на генераторе. Электрическая схема соединения генератора 3-х фазное напряжением – 0,4 кВ. После турбины пар поступает на пароводяной теплообменный аппарат. Дренаж после подогревателей направляется в деаэратор, также в деаэратор полаётся добавочная вода поле ХВО (для восполнения потерь в пароводяном тракте мини-ТЭЦ, а в отопительное время и для подпитки тепловой сети). После деаэратора питательная вода подаётся питательными насосами в паровой котёл. В случае пикового потребления тепла покрыть данные пики можно с помощью существующего парового котла, находящегося в резерве. Редукционно-охладительная установка (РОУ), предназначена для резервирования паровой турбины, с производительностью равной производительности турбины.
ВАРИАНТ 2. Микротурбинные установки NЭ= 60 кВт –3 шт;
Технические характеристики микротурбины
|
Электрическая мощность, кВт
|
60
|
|
КПД по электричеству, %
|
29(±2)
|
|
Общий КПД электростанции (с утилизацией тепла), %
|
80-90
|
|
Диапазон рабочего напряжения, В
|
380-480
|
|
Максимальный ток в фазе, А
|
100
|
|
Частота тока, Гц
|
50
|
|
Вес, кг
|
1121
|
Новость опубликована компанией: ГК ТУРБОПАР, ЮТРОН - паровые турбины ООО
