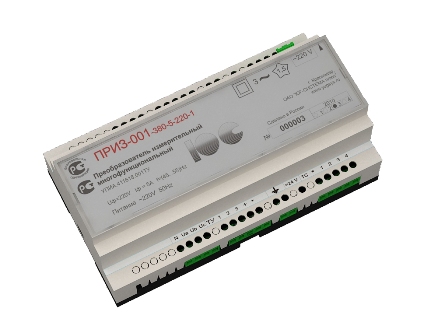

Преобразователь измерительный многофункциональный серии ПРИЗ-001 предназначен для измерения параметров трехпроводных и четырехпроводных электрических сетей переменного трехфазного тока частотой 50 Гц, преобразования их в кодированные сигналы и передачи результатов измерений по интерфейсу RS232 или RS485.
Преобразователь обеспечивает измерение действующих значений фазных (межфазных) напряжений, фазных токов, активных, реактивных и полных мощностей фаз, суммарной активной, реактивной и полной мощности, частоты сети, коэффициента мощности, а также активной и реактивной энергии для целей технического учета.
Помимо функции прямых измерений с трансформаторов тока и напряжения, преобразователи серии ПРИЗ-001 опционально обеспечивают определение состояния входов дискретных сигналов (4 канала ТС), а также управление состоянием дискретных выходов (3 канала ТУ) по командам, поступающим по цифровому интерфейсу.
Основные метрологические характеристики:
Диапазоны измерения значений входных напряжений от 0.2Uн до 1.2Uн, значений входных токов от 0,01Iн до 1.2Iн.
Допускаемые значения основной приведенной погрешности δ преобразователей не превышают значений:
- 0.2% при измерении токов и напряжений;
- 0.5% при измерении мощностей;
- 0.01% при измерении частоты.
Характеристики стыка «RS232/RS485»:
- Интерфейс стандарта RS232 или RS485 с гальванической развязкой.
- Скорость обмена: 4800; 9600; 19200; 38400 бит/с.
- Протокол обмена: МЭК60870-5-10, MODBUS, PFT3.
Основные технические характеристики:
Температура эксплуатации - от минус 400С до плюс 700С и относительной влажности до 95 % без конденсации влаги.
Габаритные размеры 157х86х60мм.
Исполнения преобразователя:
Преобразователь имеет 16 исполнений, которые зависят от наличия либо отсутствия каналов ТС и ТУ, напряжения питания =24В или ~220В, номинального тока измеряемой цепи 1А или 5А и номинального межфазного напряжения 100В или 380В
Преимущества:
Применение преобразователей серии ПРИЗ-001 при создании различных систем автоматизации электрических подстанций позволит получить ряд важных преимуществ:
- обеспечить сбор необходимого количества измерений высокой точностью с каждого присоединения согласно действующим нормативным документам;
- повысить надежность системы автоматизации и телемеханики в целом, т.к. выход из строя одного преобразователя не повлечет за собой потерю всей информации по сравнению с вариантом использования групповых контроллеров ввода-вывода;
- существенно сэкономить на контрольном кабеле, т.к. каналы ТИ, ТС и ТУ максимально приближаются к объектам контроля и управления;
- значительно уменьшить габариты и количество необходимых контроллеров устройства КП телемеханики и соответственно его стоимость, т.к. основная часть функций ТИ, ТС и ТУ будет выполняться преобразователями;
- реализовать технический учет электроэнергии;
- эксплуатировать преобразователи в жестких температурных условиях.
