Один из таких проектов реализован в с. Турунтаево, куда не подведен природный газ. Решение оборудовать объект системой геотермального отопления было обусловлено тем, что стоимость долгосрочной эксплуатации геотермальных насосов ниже, чем оплата работы угольной котельной.

Для установки теплового насоса с более низкой расчетной мощностью здание было приведено к максимальному классу энергоэффективности — «А». Теперь,

благодаря тепловым насосам, отопление детского сада представляет собой полностью изолированную и независимую систему. В здании вместо традиционных батарей установлена система «теплый пол».

Схематично систему можно разделить на три части:

• внешний контур — система труб, в которой циркулирует теплоноситель (этиленгликоль), собирающий низкопотенциальное тепло грунта;

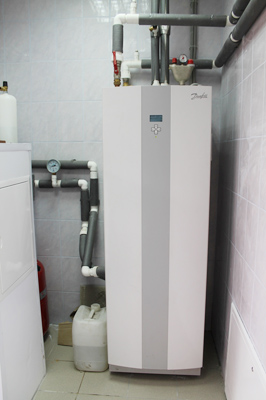

• тепловой насос, увеличивающий температуру теплоносителя до 40–50ºС путем парокомпрессии газа (фреона) и передающий тепловую энергию внутреннему теплоносителю (дистиллированной воде);

• внутренний контур — система отопления (в данном случае «теплый пол»), распределяющая тепло по помещению.

Площадь земли рядом с Турунтаевским садиком позволила установить там внешний горизонтальный земляной контур — этот способ проще и дешевле, нежели обустройство вертикального контура. Глубина промерзания грунта составляет 2–2,5 м. Температура земли ниже этой отметки остается одинаковой и зимой и летом, и равняется от +1°C до +5°C. В земляной контур рядом с Турунтаевским садиком, на глубину 2,5 м, были закопаны сообщающиеся трубы на расстоянии примерно 1,5 м друг от друга. В системе труб циркулирует теплоноситель — этиленгликоль.

Внешний горизонтальный земляной контур сообщается с холодильной установкой, в которой циркулирует фреон — газ с низкой температурой кипения. При контакте, скажем, с +3°C, он начинает закипать, и когда компрессор резко сжимает кипящий газ, температура последнего возрастает до +50°C. Нагретый газ направляется в теплообменник, в котором циркулирует обычная дистиллированная вода. Жидкость нагревается и разносит тепло по всей системе отопления, уложенной в полу.

На 1 кВт потребляемой электроэнергии тепловой насос производит 4 кВт тепловой энергии.

Фактическая температура каждой комнаты может регулироваться вручную — автоматические датчики позволяют устанавливать температуру пола таким образом, чтобы помещения прогревались до положенных нормами градусов.

Реализуемые мероприятия отвечают мнению Департамента экономики Администрации Томской обл. в отношении использования возобновляемых источников энергии. Одним из основных проектов, реализуемых в регионе в рамках программы по энергосбережению и повышению энергетической эффективности, является использование местных возобновляемых источников энергии в различных отраслях экономики, в данном случае в социальной сфере. Развитие возобновляемой энергетики активно поддерживает глава региона Сергей Жвачкин.

Сегодня в Томской обл. успешно функционируют уже три бюджетных учреждения с системой геотермального отопления, и их количество постоянно растет.



Алена Коваленко,

Томский центр ресурсосбережения и энергоэффективности

Фото автора
