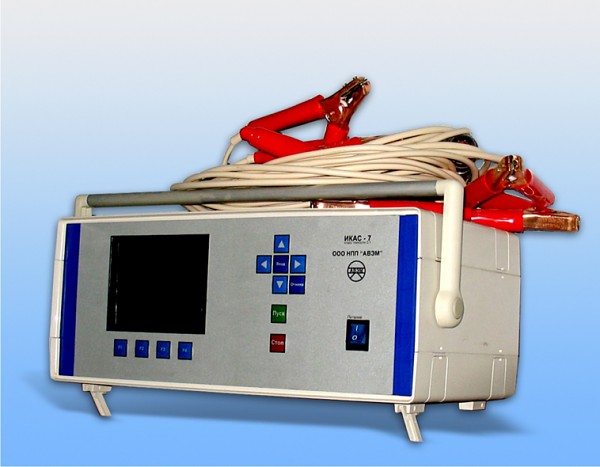

Измерительный комплекс активного сопротивленияя

Комплекс для измерения активного сопротивления обмоток (ИКАС) предназначен для измерения активного сопротивления обмоток трёхфазных трансформаторов, двигателей и другого оборудования, обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «независимые обмотки» при температуре окружающего воздуха от 5 до 40 градусов по Цельсию и относительной влажности воздуха до 80%. Испытательный стенд проводит измерение по 4-х проводной схеме.

Технические данные
Диапазон измеряемых сопротивлений - от 0,00001 до 1000 Ом
Разрешающая способность - 0,0000001 Ом
Предел допускаемой основной погрешности:
- в диапазоне 0,0001 - 100 Ом - 0,1%
- в диапазоне 0,00001 - 0,0001 - 0,5%
- в диапазоне 100 - 1000 Ом - 0,5%

Максимальное значение тока, протекающего через измеряемые обмотки - 10 А
Максимальное значение напряжения на измерительных входах - 12 В
Потребляемая мощность - не более 150 Вт
Мощность рассеивания на измеряемой обмотке - не более 100 Вт
Время установления рабочего режима - не более 1 мин.
Время измерения всех обмоток - не более3 мин.
Продолжительность работы без выключения - 8 ч.
Время перерыва до повторного включения - 30 мин.
Габаритные размеры комплекса - не более 450х450х250 мм
Масса комплекса - не более 10 кг
