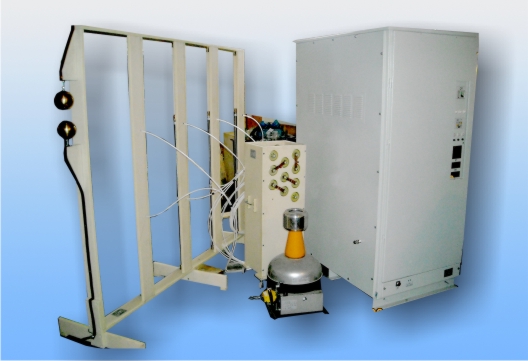

Высоковольтная испытательная установка

Высоковольтная испытательная установка (ВИУ) необходима при испытании силовых кабелей, диагностики и проверки высоковольтных кабелей. Кроме того, при помощи установки можно проводить высоковольтные испытания турбогенераторов, генераторов, автоматические проверки и определения состояния изоляции трансформаторов, а также других объектов.

ВИУ также используют для проведения автоматизированных испытаний электрической прочности изоляции кратковременным переменным напряжением; измерения сопротивления изоляции, измерения коэффициента абсорбции, измерения коэффициента поляризации 2х-3х обмоточных силовых трансформаторов (СТ), трансформаторов тока (ТТ) и напряжения (ТН).

Область применения установки включает испытание оборудования в процессе эксплуатации, при проведении приемо-сдаточных испытаний, при выпуске из производства, проверка после ремонта на предприятиях электроэнергетики и других отраслей промышленности.

Испытательная установка позволяет производить высоковольтные испытания, а также обеспечивает проведение диагностики неполадок и испытаний трансформаторов в соответствии с требованиями ГОСТ 1516 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции», ГОСТ 3484.3, ГОСТ 8.216-88, ГОСТ 11677, ГОСТ 17512и др.

При помощи ВИУ можно производить такие опыты, как:
измерение интенсивности частичных разрядов (опция);
измерение сопротивления изоляции обмоток и коэффициента абсорбции;
измерение коэффициента поляризации;
испытание электрической прочности изоляции и другие.

В тесте измерение сопротивления изоляции:
точность измерения сопротивления 5%;
постоянное напряжение до 2500В;
диапазон измеряемого сопротивления 0-100000 МОм.

В тесте испытание изоляции повышенным напряжением:
напряжение не более 100 кВ;
значение установившегося тока короткого замыкания заранее согласовывается с заказчиком. Оно составит, при напряжении испытания, не менее 1А, на стороне высшего напряжения испытательного оборудования;
при измерении напряжения до 100 кВ погрешность составит: 1%, 0,5%.

Рабочее место оператора высоковольтного испытательного стенда, электронный блок управления, эталонное и силовое оборудование помещаются стационарно в помещении или помещениях по согласованию с клиентом. Испытательный стенд поставляется "под ключ".

Управление испытательной установкой ВИУ осуществляется при помощи персонального компьютера. Программное обеспечение, которое ставиться на ПК, позволяет обрабатывать и отображать информацию, а также сохранять протокол проведённых испытаний в базе данных.

Технические данные:

Стенд испытательный высоковольтный питается от сети переменного тока трехфазным напряжением 380 В и переменного тока напряжением 220 В, частотой 50 Гц. Диапазон рабочих температур при эксплуатации установки и проведении высоковольтных испытаний должен составлять от 1 до 35°С, атмосферное давление в диапазоне от 84,0 кПа - 106,7 кПа (630 - 800 мм рт. ст.) относительная влажность при температуре 25 ºС должна составлять не более 80 %.
