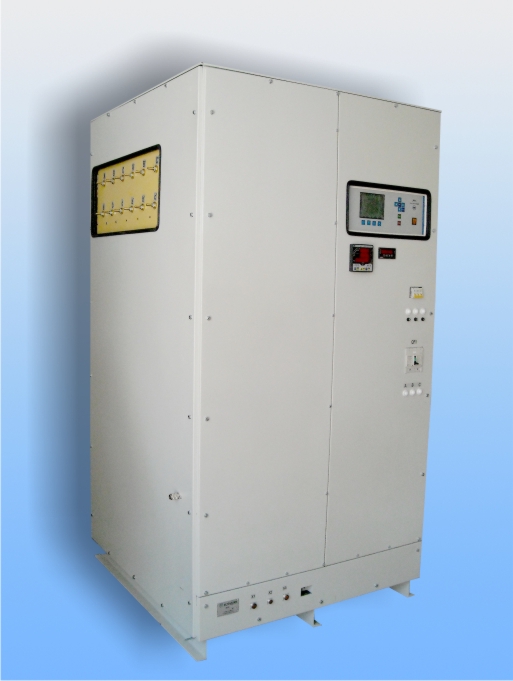

Комплексный стенд проверки асинхронных двигателей

короткозамкнутым ротором и с фазным ротором, мощностью до 160кВА (выше по согласованию).

Описание

Комплексный стенд предназначен для проведения механических и электрических испытаний асинхронных двигателей с короткозамкнутым ротором и с фазным ротором, мощностью до 160кВА (выше по согласованию). Для большого потока выполняется конвейерная модификация стенда проверки электродвигателей.

Возможности Комплексного стенда проверки асинхронных двигателей:
испытания изоляции;
измерение активного сопротивления обмоток;
определение коэфициента трансформации, опыт холостого хода;
испытание межвитковой изоляции;
опыт короткого замыкания;
опыт - работа под нагрузкой.

Управление стендом производится с ПК.

Кроме того, результаты всех испытаний сохраняются в базе данных и могут быть рассмотрены и распечатаны в любой момент времени после проведения испытаний.

Технические данные

В тесте измерение сопротивления изоляции:
постоянное напряжение до 1000В;
диапазон измеряемого сопротивления 1-5000 МОм;
точность измерения сопротивления не хуже 4,0%.

В тесте испытание изоляции на электрическую прочность:
верхний предел переменного напряжения до 4000В, точность измерения 2%;
точность измерения тока 2,5%.

В тестах определение коэффициента трансформации, определение тока и потерь холостого хода:
верхний предел напряжения: 780В;
точность измерения напряжения 0,2%;
точность измерения тока 0,5%;
точность измерения мощности 1%;
точность измерения оборотов 2,0%.

В тесте испытание межвитковой изоляции:
верхний предел напряжения: 780В;
точность измерения напряжения 0,2%;
точность измерения тока 0,5%.

В тесте измерение активного сопротивления:
максимальный ток через обмотку 10А;
диапазон измеряемых сопротивлений 0,0001-150 ом;
точность измерения сопротивления 0,2%.

В тесте определение напряжения и потерь короткого замыкания:
верхний предел тока 1000А;
точность измерения тока 0,5%;
точность измерения мощности 1%;
точность измерения напряжения 0,2%.

В тесте работа под нагрузкой:
верхний предел напряжения: 780В;
точность измерения напряжения 0,2%;
точность измерения тока 0,5%;
точность измерения мощности 1%;
точность измерения виброускорений 2,5%;
точность измерения оборотов 2,0%;
точность измерения момента 5,0%.
