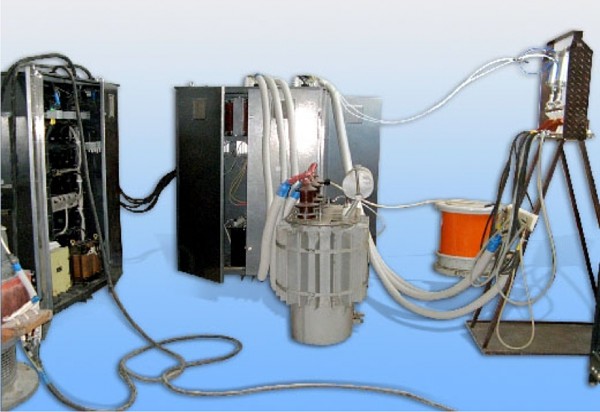

Комплексный стенд проверки трансформаторов

Одним из ведущих направлений нашей работы является производство установок для электрических испытаний трансформаторов.
Проверка трансформаторов - это одна из приоритетных задач нашего производства.
При помощи стендов можно проводить диагностику технических параметров силовых трансформаторов, а также трансформаторов тока и напряжения.
Описание
Комплексный стенд проверки трансформаторов необходим для проведения автоматизированной проверки силовых трансформаторов (в том числе других нужд), мощностью до 6300кВА класса до 35кВ включительно согласно ГОСТ 22756 «Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции», ГОСТ 21023-75 «Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытание напряжением промышленной частоты», ГОСТ 3484.1, ГОСТ 3484.3-88.

Область применения стенда электрических испытаний трансформаторов:

испытание при выпуске силовых трансформаторов из производства и после ремонта, приемо-сдаточные и приемочные проверки;

проверка при монтаже и обслуживании электроустановок на месте их эксплуатации, на предприятиях электроэнергетики;

диагностика в процессе эксплуатации, тестирование трансформаторов во время ввода подстанций в эксплуатацию и их обслуживании, а так же других отраслей промышленности.

Стенд производит диагностику трансформаторов в одно подключение, однако возможно конвейерное исполнение.

При эксплуатации и техническом обслуживании стенда соблюдаются требования электробезопасности по ГОСТ 12.3.019, «Правил устройства электроустановок», «Межотраслевых правил по охране труда при эксплуатации электроустановок» (ПОТ РМ-016-2001 РД 153-34.0.03.150-00), Правил технической эксплуатации электроустановок потребителей.

Возможности стенда проверки трансформаторов

Комплексный стенд для силовых трансформаторов обеспечивает проведение следующих видов тестов:

измерение сопротивления обмоток постоянному току (ГОСТ 3484.1-88);

испытание электрической прочности изоляции (ГОСТ 22756-77), а также межвитковой изоляции;

проверка коэффициента трансформации (ГОСТ 3484.1-88);

проверка группы соединения обмоток (ГОСТ 3484.1-88);

реализация опыта короткого замыкания (ГОСТ 3484.1-88), с измерением напряжения короткого замыкания и потерь;

измерение сопротивления изоляции обмоток (ГОСТ 3484.3-88);

проверка интенсивности частичных разрядов при изоляции индуктированным напряжением повышенной частоты (ГОСТ 21023) – опция;

реализация опыта холостого хода (ГОСТ 3484.1-88) с измерением тока холостого хода и потерь.

Испытания трансформаторов проводится при помощи автоматизированного стенда, управление которого осуществляется с персонального компьютера. Просмотреть и распечатать результаты проведённого опыта, а также проведённых ранее проверок возможно благодаря хранению всей информации в базе данных.

Технические данные:

Максимальное напряжение испытуемого трансформатора равняется 100 кВ.

Время установления рабочего режима - не более 5 мин.

Электрическое испытание возможны при максимальной мощности трансформатора - 6300 кВА, более высокие показатели мощность возможны по согласованию.

После монтажа габаритные размеры будут соответствовать планировке помещений заказчика.

Масса испытательного стенда - не более 5000 кг.

Время, за которое выполняется полная программа испытаний - не дольше 50 мин.

Питание стенда для электронного блока и средств измерений должно осуществляться от трехфазной промышленной сети переменного тока напряжением 220 В+/- 10 %.

Питание стенда для силовой части стенда 380 В+/- 10 % и частотой 50+/-1 Гц.

Максимальная потребляемая мощность - не более 100 кВА.

Непрерывная работа продолжается- не менее 8 ч.

При эксплуатации рабочие условия соответствуют климатическому исполнению УХЛ 4 по ГОСТ 15150-69:

атмосферное давление 84...106,7 кПа;

температура окружающей среды 10...40 °С;

относительная влажность воздуха, не более 80 % при 25 °С.

Состав комплексного стенда проверки трансформаторов

Состав поставки меняется в зависимости от класса напряжения и мощности испытуемого трансформатора. Ниже приведена комплектность стенда для трансформаторов 10 кВ и мощностью до 2500 кВА.
