Главная / Фото / Продукция компании "Контактор"

Фото - Продукция компании "Контактор"

2013-03-19 14:15:34
Highslide JS

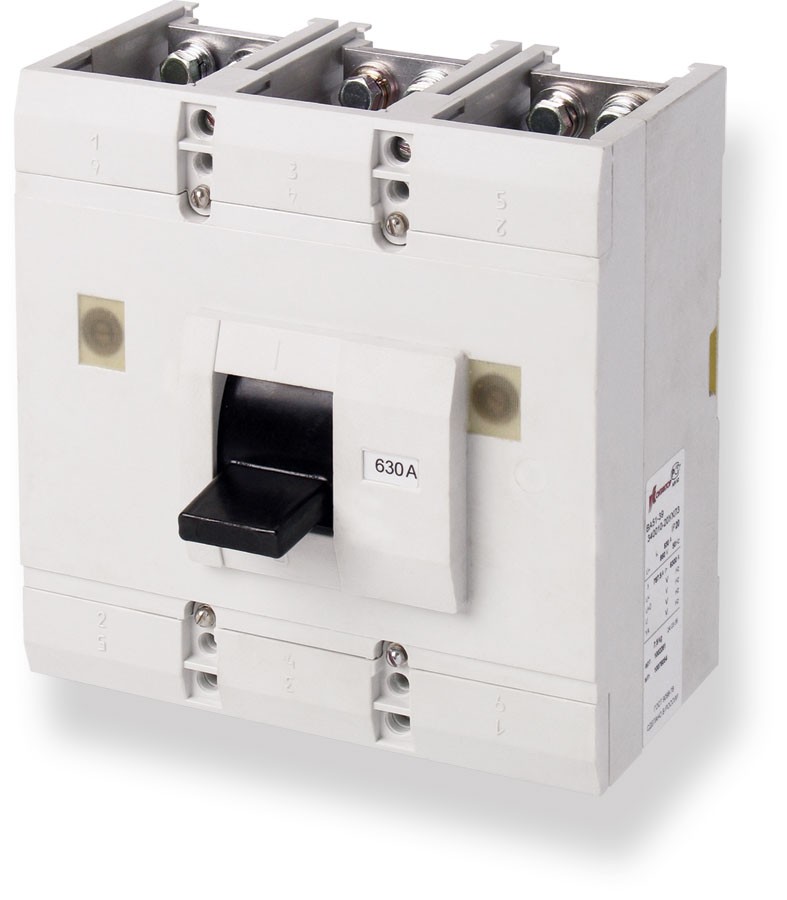

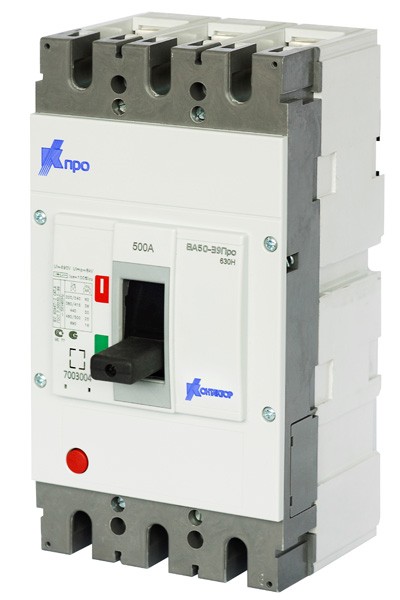

ВА50-39Про до 630А
Автоматический выключатель ВА50-39Про предназначен для номинальных токов от 250 до 630А и имеет два значения предельной коммутационной способности: 36кА и 70кА.  ВА50-39Про представлен в трех исполнениях: стационарном, втычном и выдвижном, и с тремя типами присоединений: переднее, заднее на шпильках и заднее плоскими контактами.
Автоматический выключатель ВА50-39Про может быть дополнен несколькими электрическими аксессуарами:
моторным приводом;
независимым расцепителем;
расцепителем минимального напряжения;
блоком вспомогательных контактов.
Блок вспомогательных контактов – это универсальный аксессуар, который выполняет функции контакта сигнализации или комбинированного контакта или вспомогательного контакта в зависимости от своего местоположения внутри аппарата.
С выключателем ВА50-39Про Контактор впервые применил обновленную систему заказа аксессуаров для присоединения выключателя втычного или выдвижного исполнения. Теперь клиентам предоставляется два варианта:
1. для наглядного представления способов подключения и необходимых сборочных единиц, ОАО «Контактор» создал матрицу выбора аксессуаров. Клиенту необходимо выбрать требуемое исполнение (втычное или выдвижное) и тип присоединения (переднее, заднее на шпильках, заднее плоскими контактами), и по таблице выбрать только те аксессуары, которые нужны именно вам;
2. для упрощения заказа аксессуаров,  клиент может заказать комплект установки в сборе для выбранного им исполнения и типа подключения.
Уникальными преимуществами нового автоматического выключателя ВА50-39Про являются:
Современность
Компактный размер;
Современный внешний вид;
Высокотехнологичные материалы;
Легко узнаваемая упаковка из экологически чистых материалов;
Лазерная маркировка.

Универсальность
Три варианта исполнения: стационарное, втычное и выдвижное;
Два значения Icu: 36кА и 70кА;
Широкий ассортимент электрических аксессуаров;
Селективная совместимость с традиционными сериями автоматических выключателей производства ОАО «Контактор», а также серии Кпро.
Легкость в применении
Аксессуары заказываются отдельно и легко устанавливаются самостоятельно;
Меньший вес по сравнению с аналогичными отечественными выключателями;
Три способа подключения: переднее, заднее на шпильках, заднее плоскими контактами;
Отделение от установки изолировано от силовой сети.
Надежность
Соответствие ГОСТ Р 50030.2-99;
Соответствие техническому регламенту о требованиях пожарной безопасности (Федеральный закон №123-ФЗ);
Наличие блокировок от несанкционированного включения;
Безопасность персонала во время пусконаладочных работ.
Автоматический выключатель ВА50-39Про был представлен на электротехнических выставках в Уфе, Екатеринбурге, Владивостоке, Красноярске и Казани, где к нему был проявлен большой интерес со стороны щитовых производителей и эксплуатирующих организаций.
Более полную информацию о выключателе можно получить на сайте www.kontaktor.ru (!!!!ссылка на http://www.kontaktor.ru/auto_breakers/detail_page.php?ID=180)(контактор.рф), у официальных дистрибьюторов компании и у технико-коммерческих представителей завода во всех регионах России.

1
Highslide JS

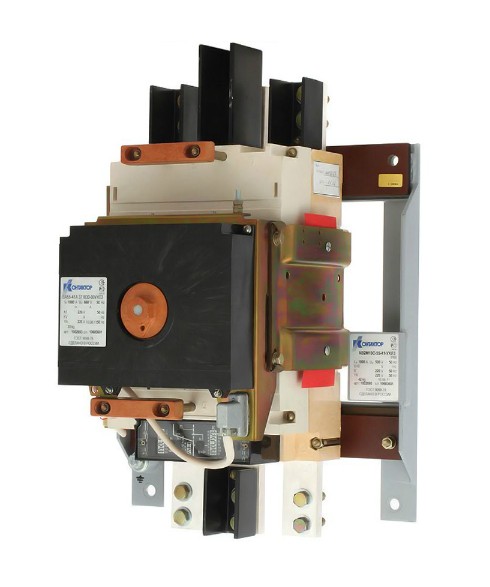

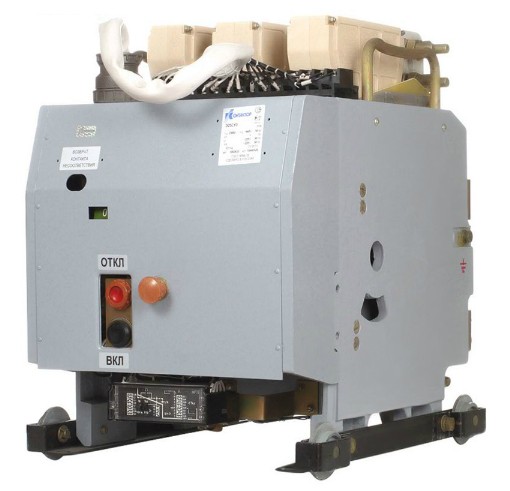

Электрон до 6300А

Автоматические выключатели серии «Электрон» предназначены для установки в цепях сноминальным напряжением постоянного тока до 440 Ви переменного тока до 660 В частотой 50 и 60 Гц. Онипредназначены для проведения тока в нормальномрежиме и отключений тока при коротких замыканиях иперегрузках, а также для нечастых (до 10 раз в сутки)оперативных включений и отключений электрическихцепей, причем выключатели с номинальным током до1600 А допускают включения асинхронных электродвигателей с короткозамкнутым ротором.

Выключатели имеют следующие исполнения:

· по роду тока главной цепи:

o постоянного тока в двухполюсном исполнении;

o переменного тока в трехполюсном исполнении;

· по виду привода:

o с электродвигательным приводом - все типывыключателей;

o с ручным приводом - только выключатели типаЭ06;

· по способу установки и способу присоединениявнешних проводников:

o стационарные с задним присоединением;

o выдвижные с задним присоединением;

· по виду расцепителей:

o с максимальнымрасцепителем тока (МРТ) и минимальным расцепителем напряжения;

o с максимальнымрасцепителем тока (МРТ) и независимым расцепителем;

o без МРТ с независимым расцепителем.


2
Highslide JS

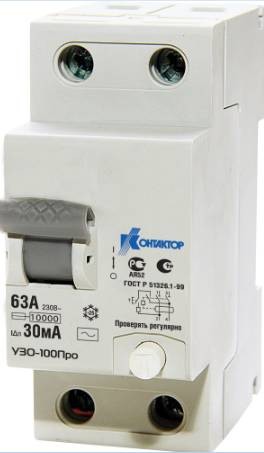

УЗО-100Про

Устройство защитного отключения используется для современных электроустановок жилых и офисных зданий, а также промышленных предприятий для защиты людей от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электрооборудования.

УЗО применяется в электрических цепях переменного тока с номинальным напряжением 230/400 В и частотой 50/60 Гц.

УЗО-100Про не имеет собственного потребления электроэнергии.

Соответствует всем нормам безопасности.

Механическая износостойкость - не менее 20 000 циклов.

Электрическая износостойкость - не менее 10 000 циклов.

Время срабатывания - меньше 300мс.

Температура окружающей среды от - 25°C до + 40°C.


3
Highslide JS

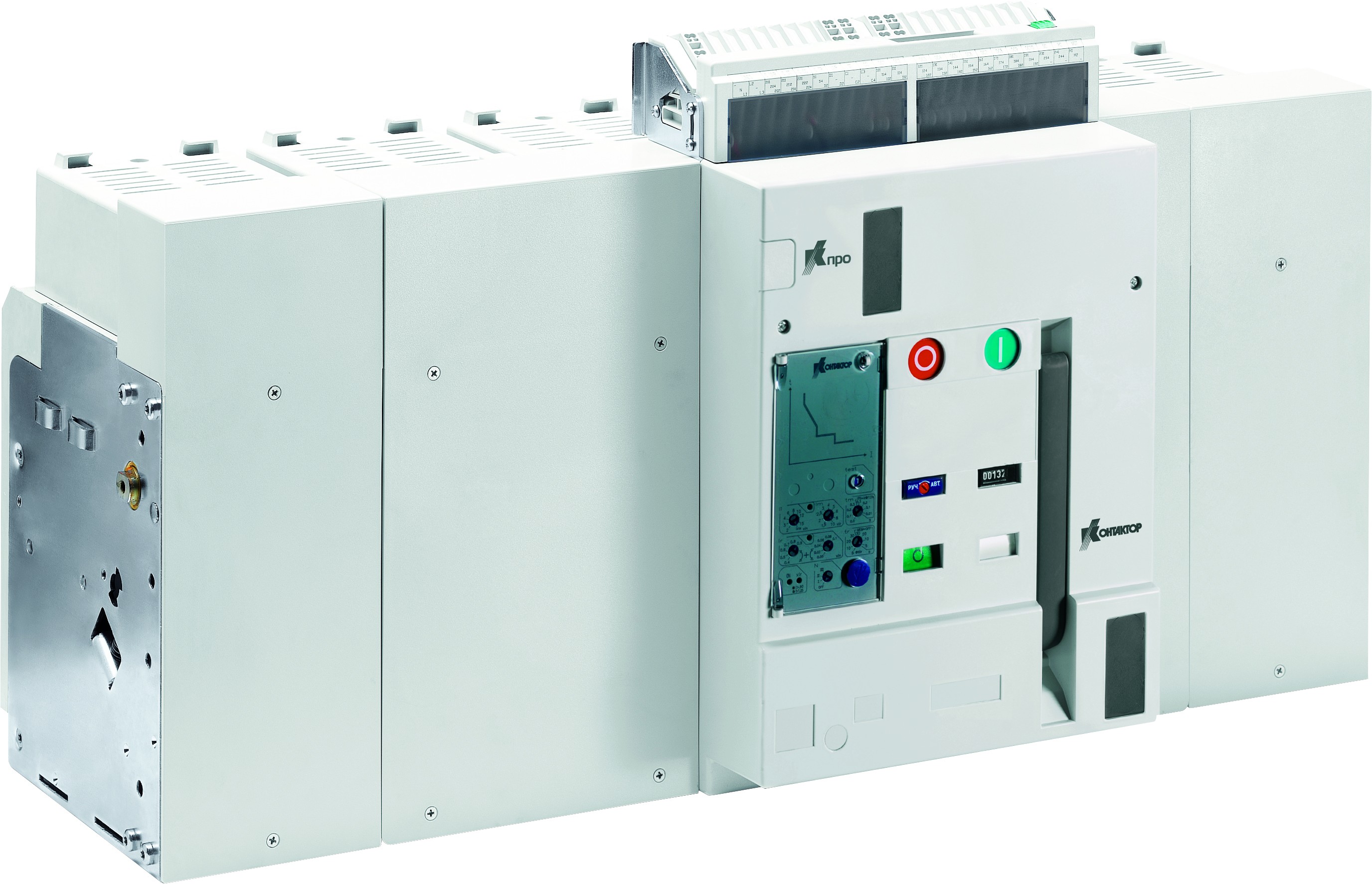

ВА50-45Про (ПРОТОН 63) до 6300А

Новый Протон 63

Автоматический выключатель Протон 63 серии ВА50-45 Проотличается следующими характеристиками: предельная коммутационная способность 65 и 100 кA, номинальный ток выключателя – до 6300А. Протон 63 изготовлен в стационарном и выдвижном исполнении.

Выключатель предполагает полную селективную совместимость с традиционными сериями автоматических выключателей производства ОАО «Контактор».

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2.

Протон 63 подобно своему предшественнику Электрону является идеальной защитой в электроустановках до 6300А в различных промышленных и энергетических проектах России и стран СНГ.


4
Highslide JS
ВА50-45Про (ПРОТОН 40) до 4000А

Автоматические выключатели ВА50-45Про представлены двумя типоразмерами, с двумя значениями предельной отключающей способности Icu = 65 кА и Icu = 100 кА. Исполнение может быть выдвижное или стационарное.

Все аппараты ПРОТОН (стационарного и выдвижного исполнения) могут быть оснащены механизмом взаимной блокировки.

Автоматический выключатель ВА50-45Про предназначен для защиты и управления электрическими цепями до 4 000 А. Механические и электрические характеристики, отключающая способность, широкий ассортимент дополнительных аксессуаров и ремонтопригодность прекрасно подходят для решения этих задач.

Главными достоинствами выключателя «Протон» являются его современность, надежность, универсальность и простота в применении. Компактный размер, уменьшенный вес и современный внешний вид выгодно отличают «Протон» от аналогичных выключателей других производителей.

Качество «Протон» подтверждается соответствием системе ГОСТ Р 50030.2-99 и имеет сертификат соответствия требованиям технического регламента о требованиях пожарной безопасности, выданные ВНИИС (Всероссийским научно-исследовательским институтом сертификации).


5
Highslide JS
ВА50-45Про (ПРОТОН 25) до 2500А

Автоматические выключатели ВА50-45Про (ПРОТОН 25) до 2500А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения. Рассчитаны для эксплуатации в электроустановках на номинальное напряжение 690 В переменного тока частотой 50, 60 Гц.

Широкий ассортимент дополнительных устройств, которые легко фиксируютсявнутри аппарата. Каждое из них имеетмаркировку и может быть установлено только на свое место, чтополностью исключает возможность ошибок.

Все аппараты ПРОТОН (стационарного и выдвижного исполнения) могут быть оснащены механизмом взаимной блокировки.

Он устанавливается на корпусе аппарата и дополняется системойтросов. Система блокировки связывает аппараты разных габаритови исполнений блокировочными зависимостями. Внутри шкафа выключатели ПРОТОН могут устанавливаться в различных конфигурациях.


6
Highslide JS

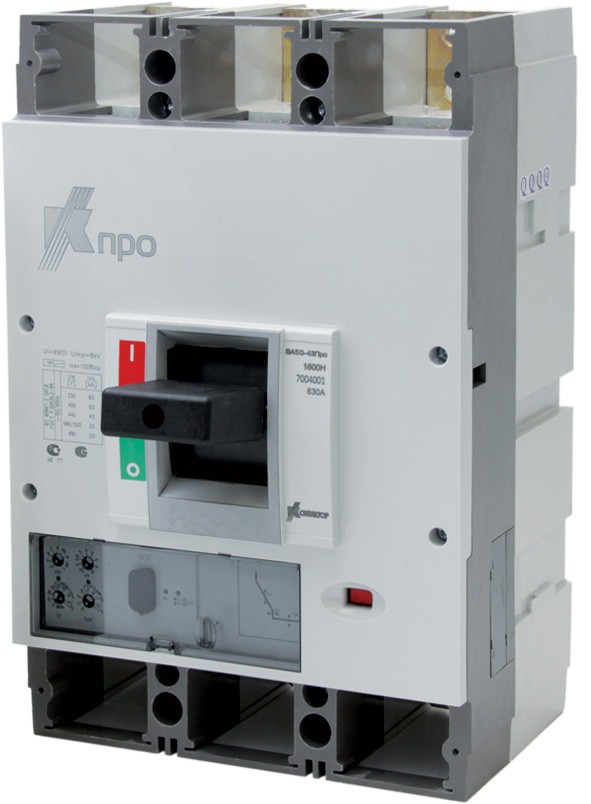

ВА50-43Про до 1600А

ВА50-43Про - новый автоматический выключатель серии Кпро.  Благодаря этой новинке, Контактор представляет полную линейку современной продукции серии Кпро на токи от  1 до 6300А, призванной функционировать  эффективно и безопасно.

Выключатель отличается следующими характеристиками: предельная коммутационная способность – 50 и 70 кА, номинальный ток выключателя - от 630 до 1600А.

Кроме этого, у новой модели есть стационарное и выдвижное исполнение. При желании ВА50-43Про может быть оснащен моторным приводом для дистанционного управления.

Автоматический аппарат  соответствует требованиям ГОСТ Р 50030.2-99 (МЭК 60947-2-98).


7
Highslide JS

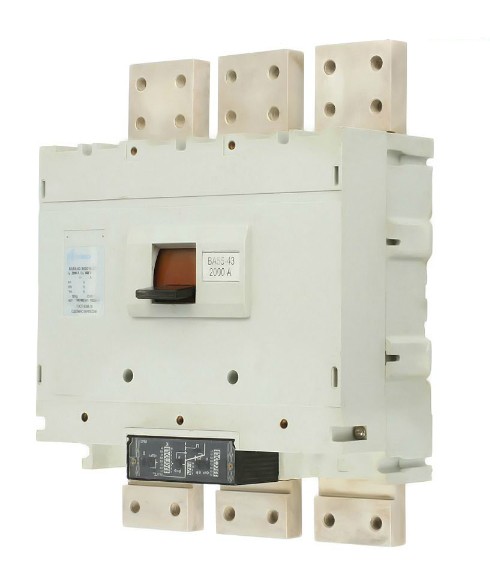

ВА50-43 до 2000А

Выключатели ВА50-43 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в час) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частоты 50 и 60 Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Выключатели нормально работают в следующих условиях:

· при высоте над уровнем моря до 4300 м. При эксплуатации выключателей на высоте над уровнем моря свыше 2000 м номинальный ток снижается на 20%;

· при температуре окружающего воздуха до 55ОС;

· в окружающей среде, не содержащей газов, жидкостей и пыли в концентрациях, нарушающих работувыключателей;

· в местах, защищенных от попадания воды, масла, эмульсии и т.п.

· рабочее положение выключателей стационарного исполнения в пространстве - на вертикальной плоскостивыводами неподвижных контактов вверх. Допускается отклонение до 90о в любую сторону в указанной плоскости и до 5о в любую сторону от указанной плоскости.

Рабочее положение выключателей с выдвижным устройством в пространстве – на вертикальной плоскости выводами неподвижных контактов вверх.

В части воздействия механических факторов выключатели выдерживают вибрацию в местах крепления счастотой от 2,5 до 100 Гц при ускорении 0,5 g и многократные удары длительностью от 2 до 20 мс при ускорении 3 g. Сейсмостойкость выключателей соответствует требованиям ДТ5,6 по ГОСТ 17516.1 (до 9 баллов по MSK – 64).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Выключатели переменного тока изготавливаютсятрехполюсными, а постоянного тока - двухполюсными, исполняются в одном габарите. Двухполюсныевыключатели отличаются от трехполюсных отсутствием

токоведущих частей в левом полюсе, если смотреть состороны рукоятки выключателя.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущимичастями по ГОСТ 14255:

· IР20 - выключателей;

· IР00 - зажимов для присоединения внешних проводников и электромагнитного привода.

Полное время отключения цепи токоограничивающими выключателями в зоне токов короткого замыкания непревышает 0,04 с.

Выключатели ВА53-43 допускают:

· первое повторное включение немедленно после срабатывания выключателя при токе перегрузки и короткого замыкания;

· два включения подряд тока перегрузки и короткогозамыкания с паузой после отключения не менее 5 мин.


8
Highslide JS

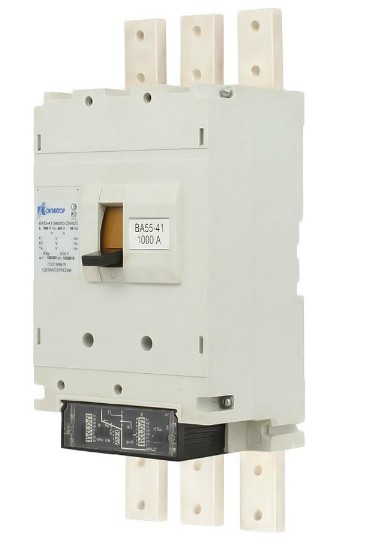

ВА50-41 до 1000А

Выключатели ВА50-41 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частоты 50 и 60 Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Выключатели нормально работают в следующих условиях:

· при высоте над уровнем моря до 4300 м. При эксплуатации выключателей на высоте над уровнем моря свыше 1000 м номинальный ток снижается на 10%;

· при температуре окружающего воздуха до 55оС;

· в окружающей среде, не содержащей газов, жидкостей и пыли в концентрациях, нарушающих работувыключателей;

· в местах, защищенных от попадания воды, масла, эмульсии и т.п.

Рабочее положение выключателей стационарного исполнения в пространстве - на вертикальной плоскостивыводами неподвижных контактов вверх. Допускается отклонение до 90о в любую сторону в указанной плоскости и до 5о в любую сторону от указанной плоскости.

Рабочее положение выключателей с выдвижным устройством в пространстве – на вертикальной плоскости выводами неподвижных контактов вверх с возможностью поворота от этого положения в указаннойплоскости на 90о влево на номинальные токи расцепителей 250; 400; 630 А.

В части воздействия механических факторов выключатели выдерживают вибрацию в местах крепления счастотой от 2,5 до 100 Гц при ускорении 0,5 g и многократные удары длительностью от 2 до 20 мс при ускорении 3 g. Сейсмостойкость выключателей соответствует требованиям ДТ5,6 по ГОСТ 17516.1 (до 9 баллов по MSK – 64).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Выключатели переменного тока изготовляются трехполюсными, постоянного тока - двухполюсными и исполняются в одном габарите. Двухполюсные выключатели отличаются от трехполюсных отсутствием токоведущих частей в левом полюсе, если смотреть со стороны рукоятки.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущимичастями по ГОСТ 14255:

· IР20 - выключателей стационарного исполнения;

· IР00 - зажимов для присоединения внешних проводников, электромагнитного привода и выключателей выдвижного исполнения.

Полное время отключения цепи токоограничивающими выключателями в зоне токов короткого замыкания непревышает 0,04 с.

Выключатели допускают немедленное повторное включение после оперативного отключения при нагрузкеноминальным током.


9
Highslide JS

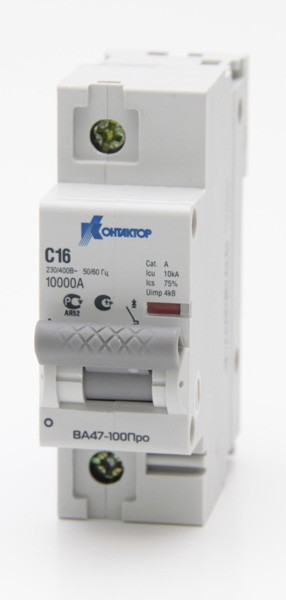

ва47-100

Выключатели ВА47-100Про предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 400 В переменного тока частоты 50 Гц.

Оснащены окошком для определения положения контактов.

Модульное оборудование Кпро – это результат совместной работы специалистов ОАО «Контактор» и Группы Легран, а также результат огромного опыта Контактора, накопленного в сфере производства низковольтного электрооборудования.

Модульное оборудование Кпро - это надежность, безопасность и качество, присущие всей продукции Контактора, современные разработки в сочетании с компактными размерами, простота в использовании и универсальность в применении.


10
Highslide JS
ва47-63
Выключатели ВА47-063Про предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 400 В переменного тока частоты 50 Гц.

Модульное оборудование Кпро – это результат совместной работы специалистов ОАО «Контактор» и Группы Легран, а также результат огромного опыта Контактора, накопленного в сфере производства низковольтного электрооборудования.

Модульное оборудование Кпро - это надежность, безопасность и качество, присущие всей продукции Контактора, современные разработки в сочетании с компактными размерами, простота в использовании и универсальность в применении.


11
Highslide JS

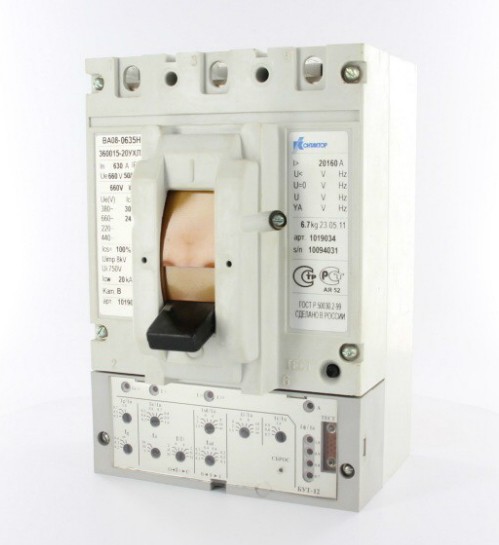

ВА08 до 800А

Выключатели серии ВА08 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках на номинальное напряжение до 440 В постоянного тока и до 660 В переменного тока частотой 50 и 60 Гц.

Техническиеданные

Степень защиты от воздействия окружающей среды иот соприкосновения с токоведущими частями по ГОСТ

14254:

IР20 - выключателей стационарного исполнения с ручным приводом;

IР00 - для выключателей выдвижного исполнения, зажимов для присоединения внешних проводников и стационарных выключателей с электромагнитным приводом.

По способу установки выключатели могут быть стационарные и выдвижные.

По роду тока выключатели могут быть переменного ипостоянного тока.

Выключатели могут быть двухполюсными и трехполюсными.

Двухполюсные и трехполюсные выключатели выполняются в одном габарите и отличаются отсутствием токоведущих частей в среднем полюсе.

По виду привода выключатели могут быть:

- с ручным приводом;

- с ручным дистанционным приводом;

- с электромагнитным приводом.

Ручной дистанционный привод стационарных выключателей позволяет оперировать выключателем призакрытой двери распределительного устройства.

Ручной дистанционный привод выключателей выдвижного исполнения позволяет оперировать выключателем при закрытой двери распределительного устройства в рабочем и контрольном положениях.

Электромагнитный привод обеспечивает дистанционное управление выключателем, осуществляя его включение и отключение, а также взвод выключателя послеего автоматического отключения.

Электромагнитный привод допускает возможность перехода на ручное управление.


12
Highslide JS

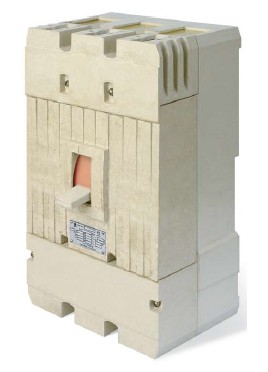

ВА06-36 до 250А

Выключателисерии ВА06-36предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и 220 В постоянного тока. Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255.

Выключатели устанавливаются в помещениях, не содержащих взрывоопасных или разъедающих металли изоляцию газов и паров, токопроводящую или взрывоопасную пыль, а также в местах, защищенных отпопадания брызг воды, капель масла и дополнительного нагрева от посторонних источников лучистой энергии.


13
Highslide JS

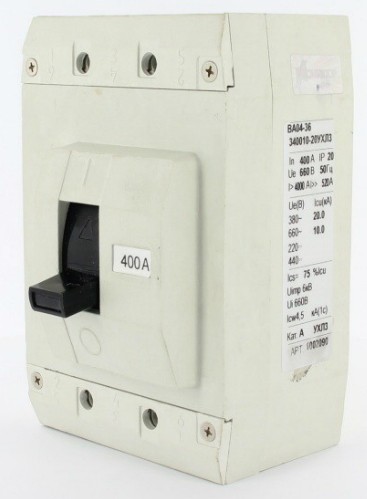

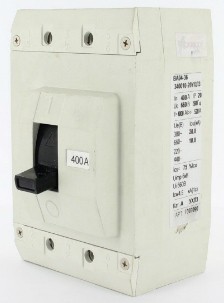

ВА04-36 до 400А

Выключателисерии ВА04-36предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и 220 В постоянного тока. Допускается использование выключателей для нечастых прямых пусков асинхронных электродвигателей.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями по ГОСТ 14255.

Выключатели устанавливаются в помещениях, не содержащих взрывоопасных или разъедающих металли изоляцию газов и паров, токопроводящую или взрывоопасную пыль, а также в местах, защищенных отпопадания брызг воды, капель масла и дополнительного нагрева от посторонних источников лучистой энергии.


14
Highslide JS

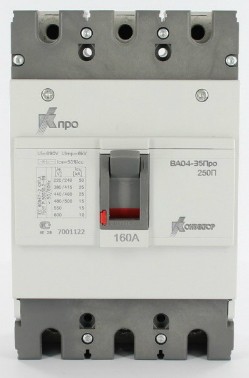

ВА04-35Про до 250А

Новые выключатели ВА04-35Про рассчитаны на токи от 125 до 250 А.

Предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей. Рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 600 В переменного тока частоты 50 Гц.

Автоматические выключатели данной серии используются для современных электроустановок промышленных предприятий и зданий.

Устанавливаются в любом положении (горизонтальном, вертикальном на вертикальной плоскости и на горизонтальной плоскости (рукояткой вверх). При этом их рабочие характеристики остаются неизменными.

В процессе эксплуатации гарантируется высокий уровень надежности, необходимый для обеспечения непрерывного энергоснабжения, а также обеспечивается высокий уровень безопасности персонала во время монтажных и пусконаладочных работ.

Выключатели ВА04-35Про соответствуют ГОСТ Р 50030.2-99 и IEC 60947-2.


15
Highslide JS
ВА04-31Про до 100А

Выключатели ВА04-35Про до 250А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей. Рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 600 В переменного тока частоты 50 Гц.

Автоматические выключатели данной серии используются для современных электроустановок промышленных предприятий и зданий.

Автоматические выключатели ВА04-31Про устанавливаются в любом положении (горизонтальном, вертикальном на вертикальной плоскости и на горизонтальной плоскости (рукояткой вверх). При этом их

рабочие характеристики остаются неизменными.

В процессе эксплуатации гарантируется высокий уровень надежности, необходимый для обеспечения непрерывного энергоснабжения, а также обеспечивается высокий уровень безопасности персонала во время монтажных и пусконаладочных работ.

Выключатели ВА04-31Про соответствуют ГОСТ Р 50030.2-99 и IEC 60947-2.

и успешно прошли сертификацию в Украине.


16
Highslide JS
АД-063Про

Дифференциальный автомат АД-063Про предназначен для защиты людей от непрямых контактов, металлические части доступны с заземлением соответствующей степени защиты (металлические части, доступные к установке, имеет заземление соответствующей степени защиты) и для защиты проводки от сверхтоков.

Модульное оборудование АД-063Про имеет различные значения токов утечки и защищает от гибели и травм человека, а также от возгораний и пожаров в зданиях.

Выключатель АД-063Про соответствует требованиям нормативных документов ГОСТ Р 51327.1-99.

Технические характеристики

Количество полюсов 2; 4

Отключающий дифференциальный ток IΔn, A 0,03; 0,1; 0,3

Номинальный ток In, A 10, 16, 20, 25, 32, 40, 50, 63

Номинальное напряжение изоляции Ui, В 400

Номинальное напряжение при частоте 50 Гц Uе, В 230; 400

Неотключающий дифференциальный ток IΔno, A 0,5 IΔn

Номинальная наибольшая дифференциальная включающая и отключающая спо-

собность IΔm, A

3 000

Номинальная наибольшая коммутационная способность Icn, A 4 500

Номинальное импульсное выдерживаемое напряжение Uimp, кВ4

Износостойкость (механическая), кол-во циклов, не менее 2 000

Износостойкость (электрическая), кол-во циклов, не менее 2 000

Максимальное сечение присоединяемых проводников, мм225 (гибкий медный проводник)

35 (жесткий медный проводник)

Время срабатывания, мс< 300

Степень защиты, IP 20

Тип защитной характеристики A

Температура окружающей среды от -25°С до +70°С


17
Highslide JS

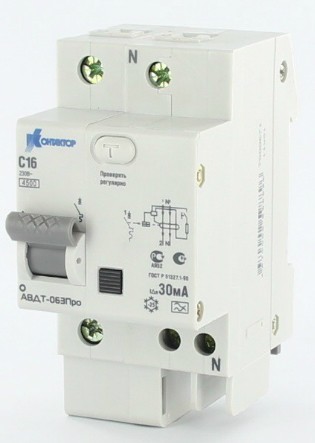

АВДТ-063Про

Дифференциальный автомат АВДТ-063Про предназначен для защиты людей от непрямых контактов, металлические части доступны с заземлением соответствующей степени защиты (металлические части, доступные к установке, имеет заземление соответствующей степени защиты) и для защиты проводки (электрических линий) от сверхтоков.

Выключатель может быть использован для защиты от возникновения пожара в результате короткого замыкания на землю в том случае, если устройство для защиты от перегрузки сети не сработало.

Выключатель АВДТ-063Про соответствует требованиям нормативных документов ГОСТ Р 51327.1-99.

Количество полюсов 1+N

Отключающий дифференциальный ток IΔn, A 0,03

Номинальный ток In, A 10, 16, 20, 25, 32, 40, 50, 63

Номинальное напряжение изоляции Ui, В 400

Номинальное напряжение при частоте 50 Гц Uе, В 230

Неотключающий дифференциальный ток IΔno, A 0,5 IΔn

Номинальная наибольшая дифференциальная включающая и отключающая спо-

собность IΔm, A

3 000

Номинальная наибольшая коммутационная способность Icn, A 4 500

Номинальное импульсное выдерживаемое напряжение Uimp, кВ4

Износостойкость (механическая), кол-во циклов, не менее 2 000

Износостойкость (электрическая), кол-во циклов, не менее 2 000

Максимальное сечение присоединяемых проводников, мм225 (гибкий медный проводник)

35 (жесткий медный проводник)

Время срабатывания, мс< 300

Степень защиты, IP 20

Тип защитной характеристики A

Температура окружающей среды от -25°С до +70°С

18
Highslide JS
АВ2М до 2000А
Выключатели серии АВ2М предназначены для работы в электрических цепях с номинальным напряжением постоянного тока до 440 В, переменного тока до 500 В частотой 50; 60 Гц, для проведения тока в нормальном режиме и отключения при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных коммутаций этих цепей. Выключатели допускают включение асинхронных электродвигателей с короткозамкнутым ротором, если их пусковые характеристики соответствуют защитным характеристикам выключателя.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями IP00 по ГОСТ 14255.
Выключатели допускают немедленное повторное включение после оперативного отключения при нагрузке номинальным током.


19
Highslide JS
А3790У до 630А
Выключатели выпускаются стационарного исполнения с ручным приводом, с электромагнитными расцепителями максимального тока, с независимым расцепителем, с расцепителем нулевого напряжения для переднего присоединения к главной цепи выключателя медных шин, кабелей (проводов) с медными жилами, оконцованными кабельными наконечниками.

Выключатели А3790У предназначены для встройки в комплектные устройства шахтного электрооборудования. Выпускаются климатического исполнения О для категории размещения 5 (ГОСТ 15150-69).


20
Highslide JS
А3790 до 630А
Выключатели предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 440 В постоянного тока, до 660 В переменного тока частотой 50 или 60 Гц, нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.
Выключатели допускают нечастые пуски короткозамкнутых асинхронных электродвигателей.



21
Highslide JS
BА51-39 до 630А
Автоматические выключатели серии ВА51-39 - средней коммутационной способности. Выключатели имеют тепловые и электромагнитные максимальные расцепители тока для защиты в зоне токов перегрузки и короткого замыкания. Выключатели могут исполняться только с электромагнитными максимальными расцепителями тока для защиты в зоне токов короткого замыкания. Выключатели могут исполняться без тепловых и электромагнитных расцепителей тока. Выключатели допускают немедленное повторное включение после оперативного отключения при нагрузке номинальным током.

Выключатели допускают следующие способы присоединения внешних проводников к выводам главной цепи:
- переднее, заднее присоединение - выключатели стационарного исполнения;
- заднее присоединение - выключатели выдвижного исполнения.

Работают в следующих условиях:
- высота над уровнем моря до 4300 м;
- при эксплуатации выключателей на высоте над уровнем моря свыше 2000 м номинальные токи выключателей должны быть снижены на 10%, а номинальное напряжение главной цепи должно быть не более 500 В;
- допускается эксплуатация выключателей при температуре окружающего воздуха до 55 ОС;
- окружающая среда не содержит газы, жидкости и пыль в концентрациях, нарушающих работу выключателей;
- место установки выключателя - защищенное от попадания воды, масла, эмульсии и т.п.;
- рабочее положение выключателей стационарного и выдвижного исполнений в пространстве на вертикальной плоскости - выводами 1, 3, 5 вверх;
- допускается отклонение до 90О в любую сторону в указанной плоскости и до 5О в любую сторону от указанной плоскости.



22




О проекте Размещение рекламы на портале Баннеры и логотипы "Energyland.info"
Яндекс цитирования         Яндекс.Метрика
