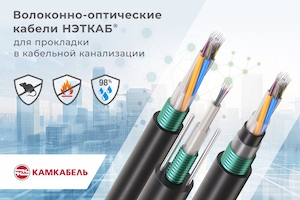

Волоконно-оптические кабели для городской инфраструктуры

22.09.25 05:57

Волоконно-оптические кабели (ВОК) являются ключевым элементом современных телекоммуникационных сетей, обеспечивая высокоскоростную передачу данных на значительные расстояния с минимальными потерями сигнала.

Среди разнообразия типов ВОК особое место занимают кабели для прокладки в кабельной канализации — системе подземных тоннелей, трубопроводов и колодцев, предназначенной для размещения инженерных коммуникаций.

Данный способ прокладки широко распространен в городской среде и наиболее технологически обоснован. Он позволяет выполнять монтаж, замену и обслуживание кабелей без вскрытия дорожного полотна или грунта — это особенно важно в условиях плотной застройки. Линии, проложенные в канализации, защищены от атмосферных воздействий и механических повреждений, что снижает вероятность аварий и увеличивает срок службы кабеля. Однако повышенная влажность, воздействие агрессивных химических веществ, заселенность грызунами и другие факторы риска предъявляют особые требования к конструкции ВОК.

Конструктивные решения и модификации

Повреждение грызунами представляет особую опасность для кабелей в канализационных каналах. Наиболее эффективную защиту обеспечивает гофрированная стальная лента: она полностью исключает

подобные риски. В случаях, когда необходима диэлектрическая конструкция, кабель армируют стеклопрутком, который накладывают поверх сердечника и промежуточной оболочки. Стекловолокно создает физическое препятствие для грызунов, хотя и уступает стальной ленте по надежности. Степень защиты зависит от количества стеклопрутков и равномерности их распределения по периметру кабеля; оптимальным считается слой толщиной 0,25–1 мм. Кабель с армирующим слоем из стекловолокна рекомендуется к применению в условиях невысокой или средней активности грызунов. Альтернативой может быть включение репеллентов в состав материала оболочки, однако их действие менее выражено и носит временный характер.

Не меньшее значение имеет защита от влаги и агрессивных химических веществ. С грунтовыми водами, при земляных работах, просадке грунта в кабельную канализацию попадают реагенты (кислоты, щелочи, растворители), сточные воды и промышленные отходы. Бетонные элементы конструкции также могут выделять щелочные соединения, негативно влияющие на полимерные материалы. Для предотвращения деградации защитных покровов и поперечной диффузии влаги модули с оптическими волокнами и пространство между модулями заполняются гидрофобным гелем или содержат водоблокирующие нити.

Оболочка выполняется из устойчивых к влаге, щелочам и кислотам полимеров: полиэтилена высокой или средней плотности, а также полиамида, который используется в качестве дополнительного защитного слоя вместе с полиэтиленом.

Механические нагрузки при протяжке и эксплуатации ВОК также требуют повышенной прочности конструкции. Допустимое растягивающее усилие для кабелей этой группы составляет не менее 1,5 кН. Кабель должен выдерживать не менее 20 циклов изгиба на угол ±(90±5°) при радиусе не менее 20-кратного наружного диаметра, а также 10 циклов осевого закручивания на угол ±(360±20°) на длине до 4 метров при минимально допустимой температуре монтажа (не выше -10 °C). Для прокладки в тоннелях и коллекторах обязательным требованием является наличие сертификата пожарной безопасности и маркировки «нг(А)-HF» (не распространяет горение при групповой прокладке; оболочка не содержит галогенов).

Современные конструкции ВОК для кабельной канализации включают как экономичные одномодульные решения (до 24 волокон), так и многомодульные системы (до 288 волокон) — как с промежуточной оболочкой для дополнительной защиты сердечника от влаги, так и без нее. Выбор конкретной модификации зависит от условий эксплуатации и требований проекта.

Сфера применения кабелей для прокладки в кабельной канализации

Основные области применения ВОК для канализации включают магистральные линии телефонной сети, локальные вычислительные сети, внутренние распределительные сети крупных предприятий и организаций. Кабели этого типа формируют инфраструктуру городского Wi-Fi и транспортную инфраструктуру, а также обеспечивают подключение жилых и коммерческих зданий к сетям операторов связи и телевидения.

Устойчивость к электромагнитным помехам позволяет прокладывать ВОК в непосредственной близости от силовых линий и при высокой плотности оборудования.

Волоконно-оптические кабели для кабельной канализации играют ключевую роль в развитии широкополосных сетей, особенно в условиях интенсивной городской застройки и на промышленных объектах.

Продукция ТМ НЭТКАБ от ООО «Камский кабель» разработана с учетом современных эксплуатационных требований и обеспечивает длительную стабильную работу сетей связи и высокую рентабельность вложений.

Подробнее о продукции — на сайте: kamkabel.ru

«Камкабель» — ваш проводник в мире данных!®
