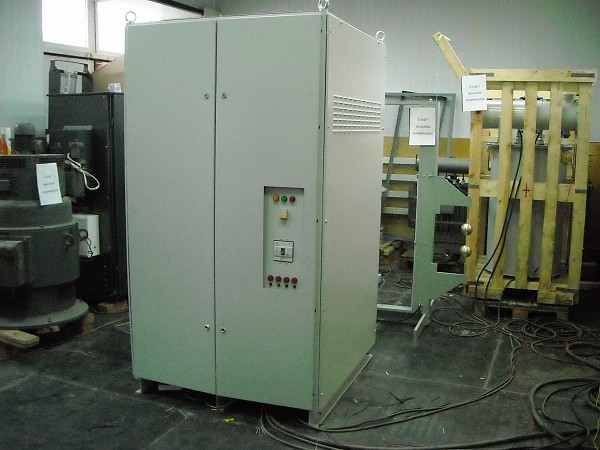

Авиаагрегат-Н поставил для ПК НЭВЗ высоковольтную испытательную установку
25.01.12 14:43
 Высоковольтная испытательная установка ВИУ-100 соответствует требованиям АИЕЛ.441461.009 ТУ.
Высоковольтная испытательная установка ВИУ-100 соответствует требованиям АИЕЛ.441461.009 ТУ и предназначена для проведения автоматизированных испытаний электрической прочности изоляции кратковременным переменным напряжением, измерения сопротивления изоляции, коэффициента абсорбции и коэффициента поляризации высоковольтных аппаратов и электрических цепей электровозов.
|
Наименование параметров
|
Значение
|
|
Потребляемая мощность, не более, кВА
|
100
|
|
Общая масса оборудования ВИУ-100, не более, кг
|
4000
|
|
Время непрерывной работы, не менее, ч
|
8
|
|
Диапазон регулируемого испытательного напряжения, кВ
|
1,5 – 100
|
|
Относительная погрешность измерения регулируемого испытательного напряжения в диапазоне от 2 кВ до 100 кВ, не более, %
|
±5
|
|
Ток пробоя на стороне ВН (в зависимости от испытательного напряжения по ГОСТ 1516.2-97), в пределах, А
|
0,1 – 1
|
|
Диапазон измерения сопротивления изоляции, ГОм
|
0,1 -100
|
|
Относительная погрешность измерения сопротивления изоляции, не более, %
|
±3
|
|
Частота испытательного напряжения (с допуском согласно ГОСТ 1516.2), Гц
|
50±5
|
|
Время выдержки испытательного напряжения, с
|
Задается оператором
|
|
Время восстановления после пробоя, не более, мин
|
5
|
|
Относительная погрешность установки высокого напряжения, не более, %
|
±1
|
-
-
В состав установки входят следующие измерительные приборы:
-
Киловольтметр КВМ-100 - 1 шт;
-
Цифровой программируемый измеритель PF-M2-C28-80 - 1 шт;
-
Цифровой программируемый измеритель PF-M2-C17-80 - 1 шт;
-
Мегаомметр М4122RS - 1 шт;
-
Цифровой многофункциональный измеритель мощности СТ1700-a-a-a-a – 1шт;
-
Опорный трансформатор тока ТШП 0,66-5-0,2S-300/5 У3 - 3 шт;
-
Опорный трансформатор тока ТОП 0,66-5-0,2S-1/5 У3 - 2 шт.
|
|
