«Bee-Net» – оружие в борьбе с воровством электроэнергии

02.02.09 14:38

Масштабы убытков

В сложившейся ситуации хищения и потери электроэнергии приносят электроэнергетической отрасли ощутимые убытки. При этом абсолютная величина потерь электроэнергии остается прежней, а доля потерь в относительных единицах увеличивается. Основная часть хищений происходит в коммунальных сетях городов и поселков 6-10 кВ и 0,4 кВ.

За коммерческий учет и потери электроэнергии несут ответственность электросетевые предприятия. Коммунальным сетевым предприятиям региональная энергетическая комиссия устанавливает тариф на транспорт электрической энергии и норматив допустимых потерь. Величина тарифа зависит от мощности переданной электроэнергии по сетям. Норматив потерь в сетях устанавливается из расчета обеспечения поддержания электрических сетей в работоспособном состоянии и необходимых инвестиций для обеспечения надежности элекроснабжения. Расчеты за электроэнергию  коммунальная сетевая компания производит с розничными продавцами – энергосбытовыми компаниями. При этом коммунальная сетевая компания оплачивает продавцам  «живыми деньгами» разницу между фактическими и плановыми потерями, что составляет весьма значительную сумму.

Рассмотрим расходы на приобретение электроэнергии на примере небольшой коммунальной сетевой компании Свердловской области:

1. Количество частных жилых домов	- 2600
2. Количество многоквартирных жилых домов	- 170
3. Количество промышленных мелкомоторных потребителей	- 135
4. Количество потребителей свыше 750 кВа	- 28
5. Установленные потери на ноябрь месяц 2008 г.	- 5,6 %
6. Фактические потери за ноябрь 2008 г.	- 19,58 %
7. Сумма оплаты за транспорт электрической энергии, полученной сетевой компанией за ноябрь месяц 2008 года составляет	- 3 970 000 руб
8. Сумма оплаты сверхнормативных потерь энергосбытовой  компании за ноябрь 2008 г.	- 1 390 000 руб.

Таким образом, превышение норматива потерь за ноябрь составило 249,6 %. Перерасход по оплате за электроэнергию составил 1390 тыс. руб. или 35 %. По бытовому сектору нередко перерасход достигает 80%. Целесообразнее использовать эти деньги на модернизацию электрических сетей.

Проведение рейдов по выявлению хищений, замена устаревших счетчиков класса 2,5 у бытовых потребителей, перевод потребителей с самообслуживания на выставление квитанций, использование нового электротехнического оборудования  (изолированный провод, КТП малой мощности), премирование персонала за выявление безучетного потребления и т.д. – уже несколько лет составляют основу программ по снижению потерь электроэнергии. Тем не менее, эти мероприятия не обладают необходимой степенью эффективности. Суммарные затраты на их реализацию на много превосходят получаемый экономический эффект.

ССПС – точный многотарифный учет

Минимизировать потери, как в натуральном выражении, так и в стоимостном можно с помощью эффективной автоматической системы контроля и учета электрической энергии (АСКУЭ). Намеренно в названии системы учета пропущено слово «коммерческая». Коммерческий учет должен заканчиваться на электрическом счетчике. Не случайно система названа автоматической, а не автоматизированной, поскольку при огромном количестве электросчетчиков доля ручной обработки данных должна отсутствовать и затраты на эксплуатацию системы не должны превышать затраты до ее внедрения.

Правильней называть АСКУЭ для ЖКХ Системой Сбора Показаний Счетчиков (ССПС). В такой системе показания счетчиков должны соответствовать фактическим данным и быть доступными потребителю. Кроме этого, ССПС должна обладать способностью корректировать время, как на сервере сбора данных, так и в электрических счетчиках по эталонам точного времени. В этом случае можно говорить о точном многотарифном учете.

ССПС для различных групп потребителей несколько отличаются, но в конечном итоге интегрируются в одну систему.

Можно выделить следующие группы потребителей:

1. Мелкомоторный потребитель и учет  по вводам многоквартирных жилых домов;
2. Частный жилой сектор (самый проблемный);
3. Поквартирный учет в многоквартирных жилых домах;
4. Балансные системы сбора по трансформаторным подстанциям.


ЗАО «ТелеСистемы» имеет многолетний опыт в создании таких систем:

1. Для мелкомоторного потребителя мы строим систему следующим образом: рядом со счетчиками устанавливаются устройства, обеспечивающие проводной или беспроводной выход в Интернет. Проводной выход осуществляется с помощью ADSL модемов и услуг выхода в Интернет оператора проводной связи, беспроводной выход обеспечивает GPRS-коммуникаторами и операторами мобильной связи. Опрос счетчиков производится сервером, который может находиться в любой точке мира и иметь статический «белый» IP адрес (адрес видимый в Интернете).
2. Для частного жилого сектора мы строим ССПС тремя способами: способ первый – счетчик электрической энергии устанавливается внутри частного владения или на опоре линии электропередачи 0,4 кВ в специальном шкафчике. Рядом со счетчиком устанавливается радиомодем, работающий на частоте (433 МГц), не требующей регистрации. Мощность радиомодема невелика, всего 10 мВт, но модем обладает способностью ретрансляции данных, что позволяет строить радиосети по топологии «звезда» и «дерево». Созданная радиосеть подключается к GPRS коммуникатору (до 256 счетчиков на один коммуникатор) и, далее, опрос счетчиков производится через Интернет.

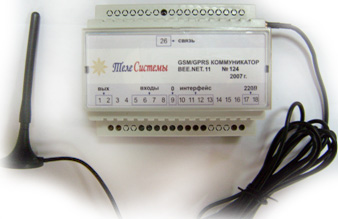

 GPRS коммуникатор Bee.Net

Второй способ – счетчик электрической энергии устанавливается внутри частного владения или на опоре линии электропередачи 0,4 кВ. Рядом со счетчиком устанавливается PLC модем, работающий по сети 0,4 кВ, обладающий возможностью ретрансляции данных. Далее, сеть PLC модемов подключается к GPRS коммуникатору и опрос счетчиков производится через Интернет.

Способ третий (самый бюджетный) – электросчетчик устанавливается на опоре линии электропередачи 0,4 кВ и, далее, «витой» самонесущей парой (стоимостью 20 руб./метр) по существующей линии электропередач объединяются 30 электросчетчиков с интерфейсом RS 485 и подключаются к GPRS коммуникатору и, далее, опрос счетчиков происходит через Интернет.

Первый способ является технологичным и надежным. Ориентировочная стоимость точки учета с проектированием, монтажом и наладкой не превышает 12 тыс. руб. Второй способ по стоимости сравним с первым, но использование PLC модемов требует качественных сетей 0,4 кВ, что может повлечь за собой реконструкцию электросетей для обеспечения качественной связи.


3. Поквартирный учет в многоквартирных домах мы осуществляем двумя способами: способ первый – в квартирах или на лестничной площадке жилого дома устанавливаются однофазные счетчики «Меркурий-220» со встроенным PLC-модемом. Далее по сетям 0,4 кВ информация со счетчиков накапливается в концентраторе «Меркурий-225». Концентратор подключается к GPRS-коммуникатору или ADSL-модему и далее сервер сбора опрашивает счетчики через Интернет.


Способ второй – в квартирах или на лестничной площадке жилого дома устанавливаются любые счетчики российского производства с интерфейсом RS-485, которые объединяются «витой» парой (до 256 счетчиков) и подключаются к аппаратуре описанной выше, имеющей выход в Интернет.

Способ первый не укладывается в нашу идеологию, потому что нет возможности зафиксировать показания электрического счетчика по времени. Кроме того, отсутствует возможность производить коррекцию времени в счетчиках по эталонам точного времени, Также, нет полной уверенности в достоверности данных. Второй способ требует тщательной проработки монтажа для исключения вандализма. В решении этого вопроса ЗАО «Телесистемы» накоплен большой опыт.

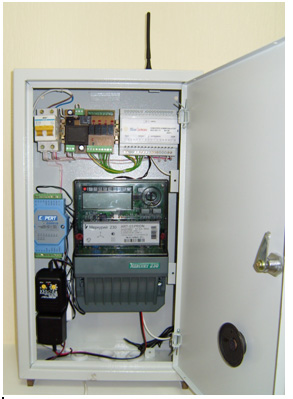

 Узел учета электрической энергии с коммуникатором Bee.Net


4. Балансные системы сбора по трансформаторным подстанциям (ТП) 6-10/0,4 кВ – удобно использовать внутри городских застроек, где электропитание потребителей производится кабельными линиями. Сбор данных  со счетчиков потребителей, питающихся с ТП (многоквартирные жилые дома, юридические лица) осуществляется по питающим кабелям 6, 10 и 0,4 кВ с помощью PLC-модемов. С ТП информация идет на сервер сбора через Интернет. В этом случае (в отличие от воздушных сельских сетей) использование PLC-модемов позволяет создать надежную ССПС.

Для всех групп потребителей используется сбор показаний с электрических счетчиков с помощью Интернет. Авторизованный доступ к информации, хранящейся на сервере, также осуществляется с помощью Интернет.

На основе этих принципов построена ССПС Bee.Net. Более того, в ЗАО «ТелеСистемы» создан Центр сбора показаний приборов учета, услугами которого пользуются 150 потребителей Свердловской области и Новороссийска. К Центру сбора  подключено более 1500 счетчиков электрической и тепловой энергии.

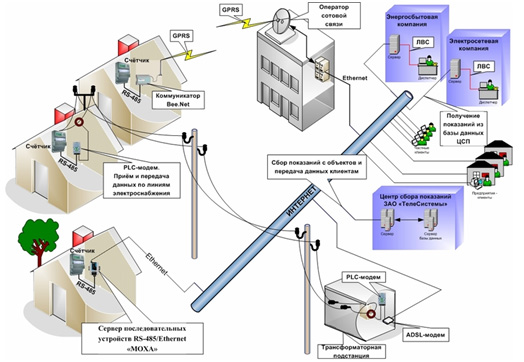

Пример организации ССПС со сбором данных в коллективном центре

В данном примере рассмотрен случай организации подомового (поквартирного) учета электроэнергии со сбором информации в коллективном центре сбора показаний ЗАО «Телесистемы». Показания счетчиков собираются в центре сбора тремя возможными способами:

• по каналам сотовой связи (GSM/GPRS) при помощи коммуникатора «Bee.Net»;
• по силовым линиям 0,4 кВ при помощи PLC-модема до трансформаторной подстанции 10/0,4 кВ и далее по телефонной коммутируемой линии при помощи ADSL-модема;
• по выделенной линии при помощи Ethernet-адаптера.


Благодаря созданной системе Вее.Net, возможности Центра сбора ЗАО «Телесистемы» по количеству обслуживания точек учета – безграничны, сегодня это 10 000 000 приборов учета. Стоимость услуг предоставляемых Центром сбора не превышает затрат на содержание штата контролеров, при этом, не идет ни в какое сравнение частота и качество предоставления информации. Стоимость считывания и предоставление информации в формате получасовых интервалов каждый час с одного счетчика составляет от 100 руб./мес. Стоимость считывания и предоставления информации по тарифам один раз в сутки составит от 10 руб./мес. за один счетчик.

Преимущества Bee.Net

Что же получает пользователь за эти деньги, подключившийся к Центру сбора ЗАО «Телесистемы»? Это зависит от формы собственности. Юридические лица, как пользователи Центра, имеют доступ к любым формам отчетности, графикам и мнемосхемам с любого компьютера, имеющего доступ в Интернет. Необходимые формы отчетов разрабатываются по письменному запросу потребителя. Для оценки информации и возможностей СППС Bee.Net с сайта ЗАО «Телесистемы» можно скачать удаленного «Клиента», установить его на свой компьютер и увидеть информацию по «реальным» счетчикам.

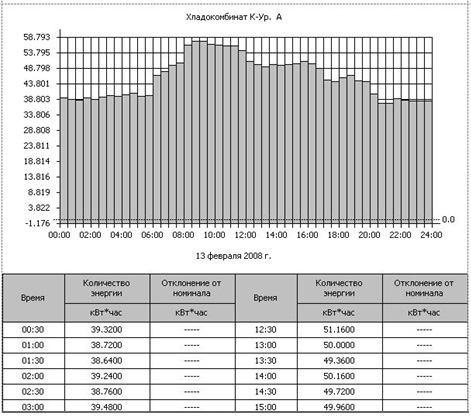

Пример отчета о потреблении электроэнергии, получаемого абонентом

Собственник жилья или квартиросъемщик имеет доступ к показаниям своих счетчиков через Интернет, в том числе и с КПК (карманный персональный компьютер).  Один раз в месяц сервер сбора рассылает SMS сообщения с показаниями приборов учета.  Также, информацию можно получить с помощью устройства дистанционного отображения показаний, если счетчик с радио или PLC-модемом установлен на опоре.

Кроме того, потребитель может получить детализацию показаний у компании, осуществляющей сбор информации. И, самое простое, потребитель может с помощью длинной лестницы самостоятельно сверить показания счетчика (в присутствии представителя сетевого предприятия).

Собственник жилья или квартиросъемщик может быть соинвестором данного проекта, оплатив ту долю в проекте, которая позволит ему перейти на многотарифный учет.

Сетевая компания получает возможность инвестировать средства, сэкономленные на снижении потерь в реконструкцию сетей, т.е. повышать нашу с Вами энергетическую безопасность.

Сбытовая компания имеет консолидированные данные по потребителям, снижает затраты за счет сокращения потерь (сверхнормативные потери оплачиваются сетевой компанией по тарифу высокого напряжения, а с потребителей сбытовая компания получает по тарифу среднего или низкого напряжения).

Преимущество ССПС Bee.Net, разработанной ЗАО «Телесистемы», в том, что она легко экспортирует и импортирует данные в любую систему учета другого производителя, также  биллинговую систему расчетов, как по компьютерной сети,  так и через Интернет. В ССПС Bee.Net предусмотрена возможность выписывать счета за потребленную электроэнергию каждой точкой учета.
По желанию заказчика ЗАО «Телесистемы» может создать индивидуальный Центр сбора ССПС для отдельного потребителя электроэнергии, это существенно отразиться на стоимости оборудования и работ. О качестве работы и предоставляемых услуг ССПС Bee.Net можно узнать у ряда предприятий, являющихся клиентами Центра сбора.  Среди них Торговая сеть «Монетка», Торговый комплекс «Паркхаус», Екатеринбургская Электросетевая компания, Свердловский филиал Энергобаланса, Арамильэнерго, Каменск-Уральский Водоканал, Екатеринбургский Водоканал и т.д. Всего более 150 клиентов.

ССПС Bee.Net гарантирует однозначное совпадение всех значащих цифр, хранящихся в счетчике и в Центре сбора, хранение информации на Центре сбора не менее трех лет, система исключает доступ третьих лиц к информации клиента без его согласия.

Информационно-вычислительный комплекс (ИВК) Bee.Net, на базе которого построена ССПС Bee.Net, сертифицирован как средство измерения и может использоваться для коммерческих расчетов.

Если сделать грубый расчет экономической эффективности для электросетевой компании, данные которой были приведены выше, то оказывается, что срок окупаемости такой системы составляет 1,4 года.

Оплата сверхнормативных потерь за год составит 1390 000 х12 =16 680 000 рублей.
Стоимость ССПС с охватом всех потребителей = 24 000 000 рублей
Таким образом, срок окупаемости 24 000 000/16 680 000= 1,4 года.


P.S.

Пример из жизни. В этой же электросетевой компании была установлена ССПС на три частных жилых дома. Дополнительные счетчики с радиомодемами установлены на опорах. За  один только месяц (ноябрь) разница между показаниями снятыми энергосбытом с коммерческих счетчиков внутри частных домов и показаниями ССПС составила 1800 кВт*ч. Комментарии излишни.

Экономический эффект включает в себя не только снижение коммерческих потерь (правильней назвать перераспределение потерь), но и уменьшение электрической мощности. Мощность непременно уменьшится пропорционально потерям, которые существуют в настоящее время. А это значит, что разгрузятся электрические сети, уменьшатся технические потери, отпадет необходимость в строительстве части энергообъектов.

Как мы видим, эффект от внедрения ССПС – общегосударственный. Ведь давно известно, что вложения в энергосбережение намного эффективнее, строительства новых объектов.

Юрий Венгин, директор ЗАО «Телесистемы»
