Практическое руководство по выбору УЗО для дома: расчеты, схемы подключения и типичные ошибки

Выбор устройства защитного отключения (УЗО) — одна из ключевых задач при проектировании электросети любого дома. От правильности решения зависит не только безопасность людей, но и защита имущества от пожара.

 Если вы ищете информацию о том, как выбрать узо для конкретных условий эксплуатации, это руководство поможет разобраться во всех нюансах: от теоретических основ до практических схем подключения.



Основы работы УЗО и классификация устройств

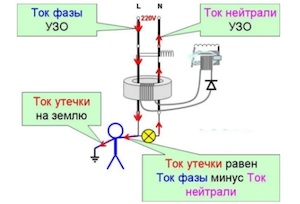

Устройство защитного отключения (УЗО) или выключатель дифференциального тока (ВДТ) — это защитный аппарат, который контролирует баланс токов в цепи и отключает питание при обнаружении утечки. Принцип работы основан на сравнении токов в фазном и нулевом проводниках.

Конструктивные типы УЗО

Электромеханические УЗО:

• Не зависят от напряжения питания

• Срабатывают даже при обрыве нулевого проводника

• Более надежны в условиях нестабильной сети

• Имеют более высокую стоимость

Электронные УЗО:

• Зависят от наличия напряжения в сети

• Не срабатывают при обрыве нуля

• Более доступны по цене

• Менее надежны в аварийных ситуациях

Классификация по типу тока утечки

Определение номинального тока

Номинальный ток УЗО должен быть равен или превышать номинал автоматического выключателя, установленного в той же цепи. Это правило обеспечивает надежную работу и исключает ложные срабатывания.

Пример расчета:

• Автоматический выключатель: 25А

• Минимальный номинал УЗО: 25А

• Рекомендуемый номинал УЗО: 32А (следующая ступень)

Выбор дифференциального тока

Для защиты жизни человека:

• 10 мА — помещения с повышенной опасностью (ванные, сауны)

• 30 мА — стандартные жилые помещения, розеточные группы

Для противопожарной защиты:

• 100 мА — на вводе в дом

• 300 мА — для промышленных объектов

Учет естественных токов утечки

При расчете необходимо учитывать суммарные естественные токи утечки всех потребителей в защищаемой цепи. Общее правило: суммарная утечка не должна превышать 1/3 от номинального дифференциального тока УЗО.

Типовые значения естественных токов утечки:

• Электроплита: 3-5 мА

• Стиральная машина: 2-3 мА

• Посудомоечная машина: 2-3 мА

• Водонагреватель: 1-2 мА

• 1 км кабельной линии: около 10 мА

Схемы подключения УЗО в частном доме

Схема 1: Одно вводное УЗО

Простейшая схема с установкой одного селективного УЗО на 100 мА после вводного автомата. Обеспечивает противопожарную защиту всего дома, но при срабатывании обесточивает все помещения.

Преимущества:

• Минимальные затраты

• Простота монтажа

• Защита от пожара

Недостатки:

• Отсутствие защиты от поражения электротоком

• Полное обесточивание при срабатывании

• Сложность поиска места утечки

Схема 2: Селективная защита

Комбинированная схема с вводным УЗО 100 мА типа S и групповыми УЗО 30 мА на отдельных линиях.

Порядок установки:

• Вводной автомат

• Счетчик электроэнергии

• Вводное УЗО 100 мА типа S

• Групповые автоматы

• Групповые УЗО 30 мА

Распределение по группам:

• Кухня: УЗО 25А/30мА тип A

• Ванная комната: УЗО 16А/10мА тип AC

• Жилые комнаты: УЗО 25А/30мА тип A

• Освещение: без УЗО (или общее на несколько линий)

• Водонагреватель: УЗО 25А/30мА тип A

Схема 3: Максимальная защита

Индивидуальное УЗО для каждой группы потребителей с учетом специфики нагрузки.

Особенности подключения мощных потребителей:

• Электроплита: УЗО 40А/30мА тип A

• Кондиционер: УЗО 25А/30мА тип A

• Система теплого пола: УЗО 16А/30мА тип A

• Освещение участка: УЗО 16А/30мА тип A

Практические чек-листы и рекомендации

Чек-лист выбора УЗО

Технические параметры:

• Номинальный ток соответствует нагрузке

• Дифференциальный ток выбран по назначению (10/30/100 мА)

• Тип тока утечки соответствует нагрузке (AC/A/B)

• Время срабатывания не превышает нормы

• Отключающая способность достаточна для данной сети

Условия эксплуатации:

• Температурный диапазон соответствует месту установки

• Степень защиты корпуса подходит для условий монтажа

• Учтены механические воздействия

• Предусмотрена возможность обслуживания

Экономические факторы:

• Соотношение цена/качество оптимально

• Доступность запчастей и сервиса

• Гарантийные обязательства производителя

Алгоритм поиска неисправностей

При ложных срабатываниях УЗО:

• Проверить нагрузку:

  • Отключить все потребители

  • Включить УЗО

  • Поочередно подключать нагрузки

• Проверить проводку:

  • Измерить сопротивление изоляции

  • Найти места повреждения кабеля

  • Проверить правильность подключения

• Проверить само УЗО:

  • Нажать кнопку "ТЕСТ"

  • Измерить ток срабатывания

  • При необходимости заменить устройство

Рекомендации по эксплуатации

Регулярное обслуживание:

• Ежемесячная проверка кнопкой "ТЕСТ"

• Ежегодная проверка измерительными приборами

• Визуальный осмотр корпуса и соединений

• Затяжка винтовых соединений

Признаки неисправности УЗО:

• Частые ложные срабатывания

• Невозможность включения после срабатывания

• Отсутствие реакции на кнопку "ТЕСТ"

• Нагрев корпуса устройства

• Появление искрения при коммутации

Типичные ошибки при выборе и монтаже УЗО

Ошибки выбора

Неправильный расчет номинального тока: Многие выбирают УЗО с номиналом, равным сумме токов всех потребителей. Это неверно — номинал должен соответствовать защищающему автомату.

Игнорирование типа тока утечки: Установка УЗО типа AC для современной техники с импульсными блоками питания может привести к отказу защиты при реальной утечке.

Неучет естественных токов утечки: При большой протяженности кабельных линий или множестве потребителей суммарная естественная утечка может вызывать ложные срабатывания.

Ошибки монтажа

Неправильное подключение нулевых проводников: Объединение нулевых проводов от разных УЗО или подключение нуля в обход УЗО приводит к постоянным срабатываниям.

Нарушение фазировки: Неправильное подключение фазы и нуля может вызвать некорректную работу электронных УЗО.

Отсутствие селективности: Неправильный выбор номиналов и типов УЗО приводит к срабатыванию вводного устройства вместо группового.

Таблица совместимости УЗО и нагрузок

Современные тенденции и инновации

Цифровые УЗО с дополнительными функциями

Современные устройства защитного отключения оснащаются дополнительными возможностями:

Индикация причины срабатывания:

• Светодиодные индикаторы состояния

• Различение типа утечки (на землю/перегрузка)

• Запись истории срабатываний

Дистанционное управление:

• Возможность включения/отключения по команде

• Интеграция в системы "умный дом"

• Передача данных в диспетчерские системы

Самодиагностика:

• Автоматическая проверка работоспособности

• Предупреждение о необходимости замены

• Контроль параметров сети

УЗО со встроенной защитой от перенапряжений

Комбинированные устройства, объединяющие функции УЗО и УЗИП (устройства защиты от импульсных перенапряжений):

Преимущества:

• Компактность размещения в щите

• Снижение общей стоимости защиты

• Упрощение схемы подключения

Области применения:

• Регионы с частыми грозами

• Воздушные линии электропередач

• Объекты с чувствительным оборудованием

Перспективы развития технологий защиты

Искусственный интеллект в системах защиты

Развитие технологий машинного обучения открывает новые возможности для систем электрозащиты:

Предиктивная диагностика:

• Анализ трендов изменения токов утечки

• Прогнозирование отказов оборудования

• Оптимизация режимов работы сети

Адаптивные уставки:

• Автоматическая подстройка под характер нагрузки

• Учет сезонных изменений параметров сети

• Минимизация ложных срабатываний

Интеграция с системами энергоменеджмента

Современные УЗО становятся частью комплексных систем управления энергопотреблением:

Функции энергоменеджмента:

• Контроль потребления по группам нагрузок

• Автоматическое отключение некритичных потребителей

• Оптимизация нагрузки по времени суток

Взаимодействие с возобновляемой энергетикой:

• Координация с солнечными электростанциями

• Управление системами накопления энергии

• Обеспечение качества электроэнергии в микрогридах

Заключение

Правильный выбор и установка УЗО — это инвестиция в безопасность и надежность электроснабжения частного дома. Современные технологии предоставляют широкий выбор устройств для любых условий эксплуатации, от простых электромеханических УЗО до интеллектуальных систем с расширенной диагностикой.

Ключевые принципы успешной реализации защиты:

• Комплексный подход к проектированию системы защиты

• Правильный расчет параметров с учетом реальных условий эксплуатации

• Качественный монтаж с соблюдением всех технических требований

• Регулярное обслуживание и проверка работоспособности

Помните: экономия на устройствах защиты может обернуться гораздо большими потерями при возникновении аварийных ситуаций. Правильно спроектированная и установленная система УЗО обеспечит безопасность вашего дома на многие годы.
