труба оребренная
| Рубрика: | Прочее котельно-вспомогательное оборудование |
| Регион: | Челябинская область |
| ФИО: | Фомин Дмитрий Борисович |
| Телефон: | (351)270-94-54 |
| E-mail: | fdb@ural-mep.ru |
| Поставщик: | МеталлЭкспортПром |
Технология включает накатку рифлений на исходных трубах и спиральную навивку ленты L – образного сечения.
Зарубежными аналогами являются оребренные трубы выпускаемые фирмами Spiro Gilles (Франция), GEA (Германия), McElroy (США) и др.
Новизну представляет способ гибки спирали, заключающийся в приложении к плоскости ленты аксиального давления и крутящего момента. Одновременно с гибкой происходит вдавливание малой полки L – образной спирали в рифления на трубе, что обеспечивает надежный механический и тепловой контакт и выгодно отличает эту технологию от зарубежных аналогов, в которых прокатка полки спирали осуществляется роликом после формирования витка спирали.
По сравнению с зарубежными аналогами новая технология имеет ряд преимуществ:
- более надежный контакт оребрения с трубой т.к. одновременно с гибкой происходит вальцовка малой полки L – образной спирали в рифления на трубе
- увеличение площади теплообмена (до 15%) при равных геометрических параметрах, связанное с особенностями технологии за счет наличия кольцевого участка рифленой поверхности на одной из сторон витка спирали, что в конечном итоге повышает коэффициент оребрения φ.
Рабочий диапазон температур, например, для биметаллических труб составляет до +300˚С (ГОСТ Р 51364-99).
Изготавливаемые по этой технологии оребренные трубы применяются в теплообменных устройствах различного назначения: аппаратах воздушного охлаждения, калориферах, конвекторах, маслоохладителях, радиаторах, теплоутилизаторах, ТЭН.

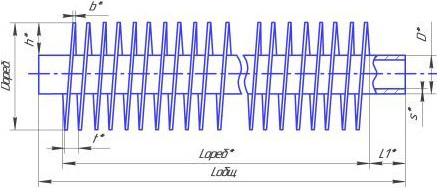

Параметры труб
1. Диаметр несущей трубы D от 12 мм до 40 мм
2. Материал трубы сталь, медь, латунь, алюминий
3. Диаметр по оребрению Оребр до 3D
4. Шаг оребрения t от 2,5 мм до 10 мм
5. Коэффициент оребрения φ до 22 и более
6. Материал оребрения лента из алюминия, меди, нерж
7. Длина труб L до 12 м
|
